De PC VESA adapter is compatibel met de volgende producten van hp (hp.com): zie compatibiliteit (bladzijde 4 - bladzijde 18 )
Met de PC VESA-adapter kunt u uw mini PC van HP of een ander merk 75mm x 75mm / 100mm x 100mm gemakkelijk bevestigen aan een HP ELITEDESK monitor. Gebruik hiervoor de bijgeleverde schroeven en moeren.
Hier kunt u de handleiding als PDF downloaden
Steek deel1 in het onderste deel2 zoals afgebeeld. (Figuur 1)
Figuur 1
Draai nu de bijgeleverde kartelschroef in het onderste deel2. (Figuur 2)
Figuur 2

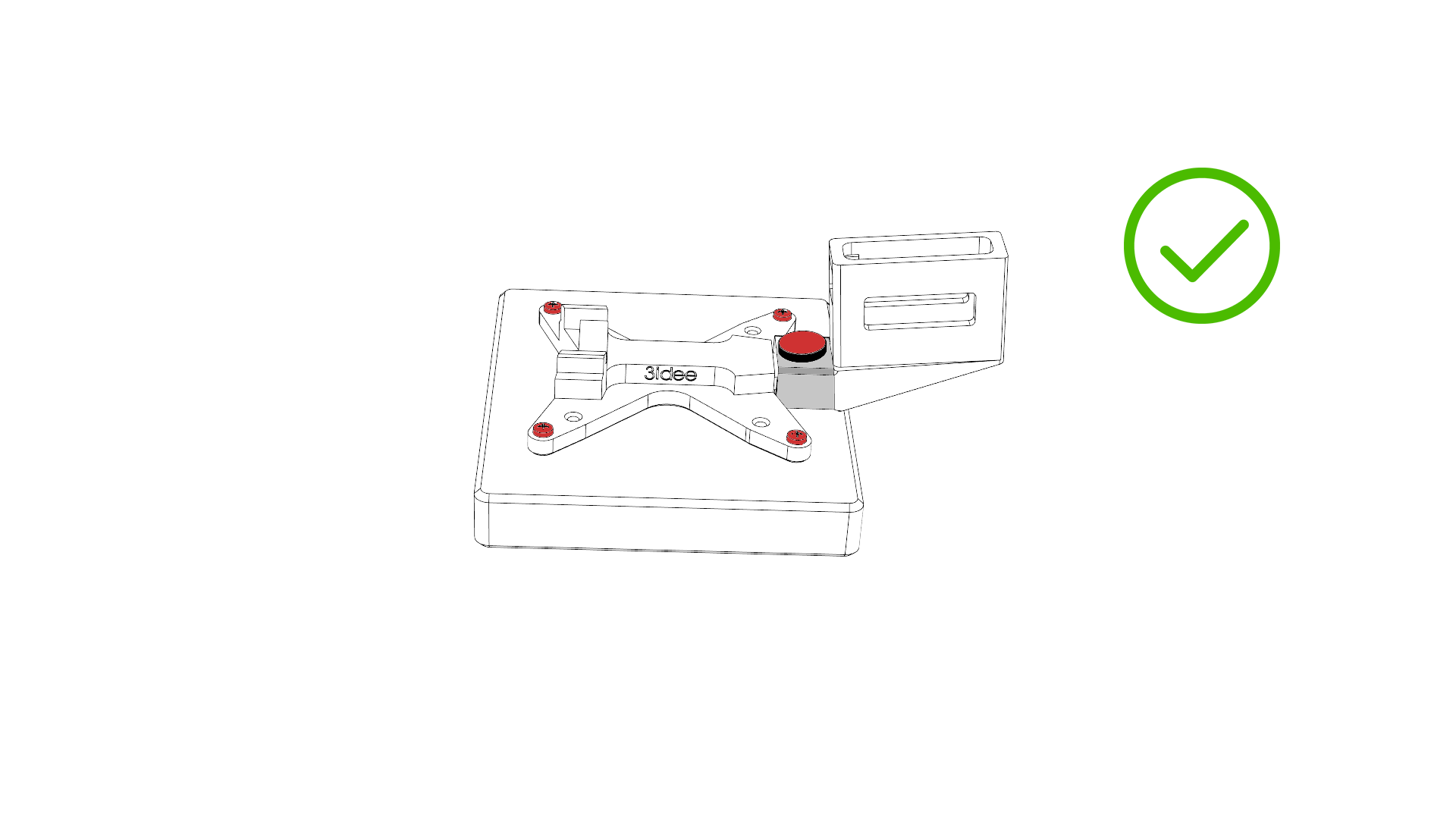

Zo moeten de twee aan elkaar geschroefde delen 1 en 2 er nu uitzien. (Figuur 3)
Na het aandraaien, zit deel1 met wat speling in deel2. Dit is opzettelijk en belangrijk voor een correcte montage.
Figuur 3
Bevestig nu uw PC VESA adapter aan uw Mini-PC / ThinClient met de VESA gatenmaat 75x75mm of 100x100mm. (Figuur 4)
Let op de compatibiliteit op blz. 4 - blz. 18.
Figuur 4
Zo ziet de volledig gemonteerde VESA-adapter eruit op uw Mini-PC / ThinClient. (Figuur 5)
Figuur 5

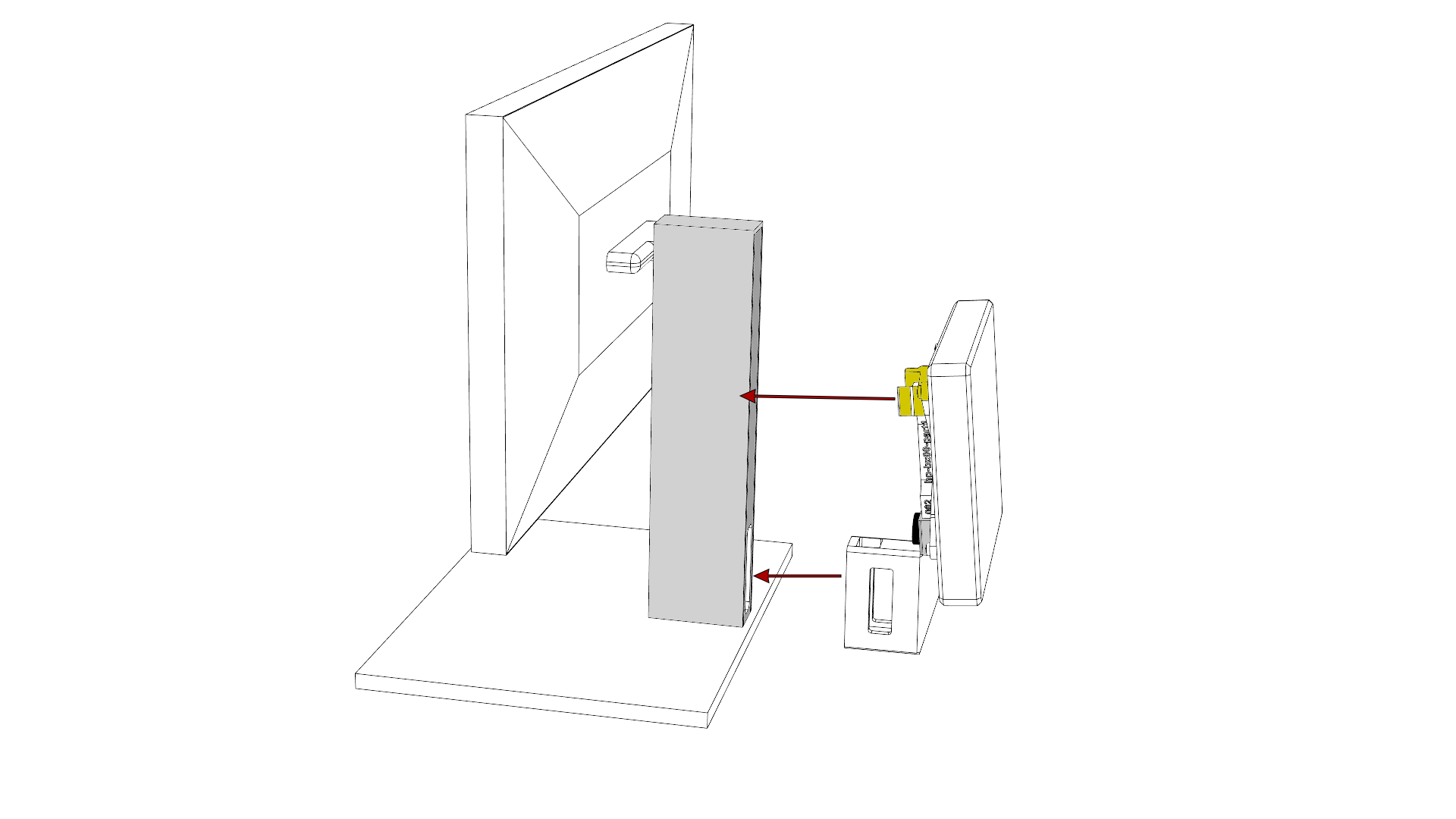

Schuif nu de geassembleerde bundel (PC VESA adapter + Mini-PC / ThinClient) in het onderste deel van uw HP EliteDisplay. (Figuur 6)
Figuur 6
Zorg ervoor dat de twee bovenste lipjes gelijk liggen met het EliteDisplay. (Figuur 7)
Goed om te weten: Door de lichte hoek van de PC VESA-adapter ontstaat er een lichte druk, zodat de adapter stevig op uw EliteDisplay wordt bevestigd.
Figuur 7

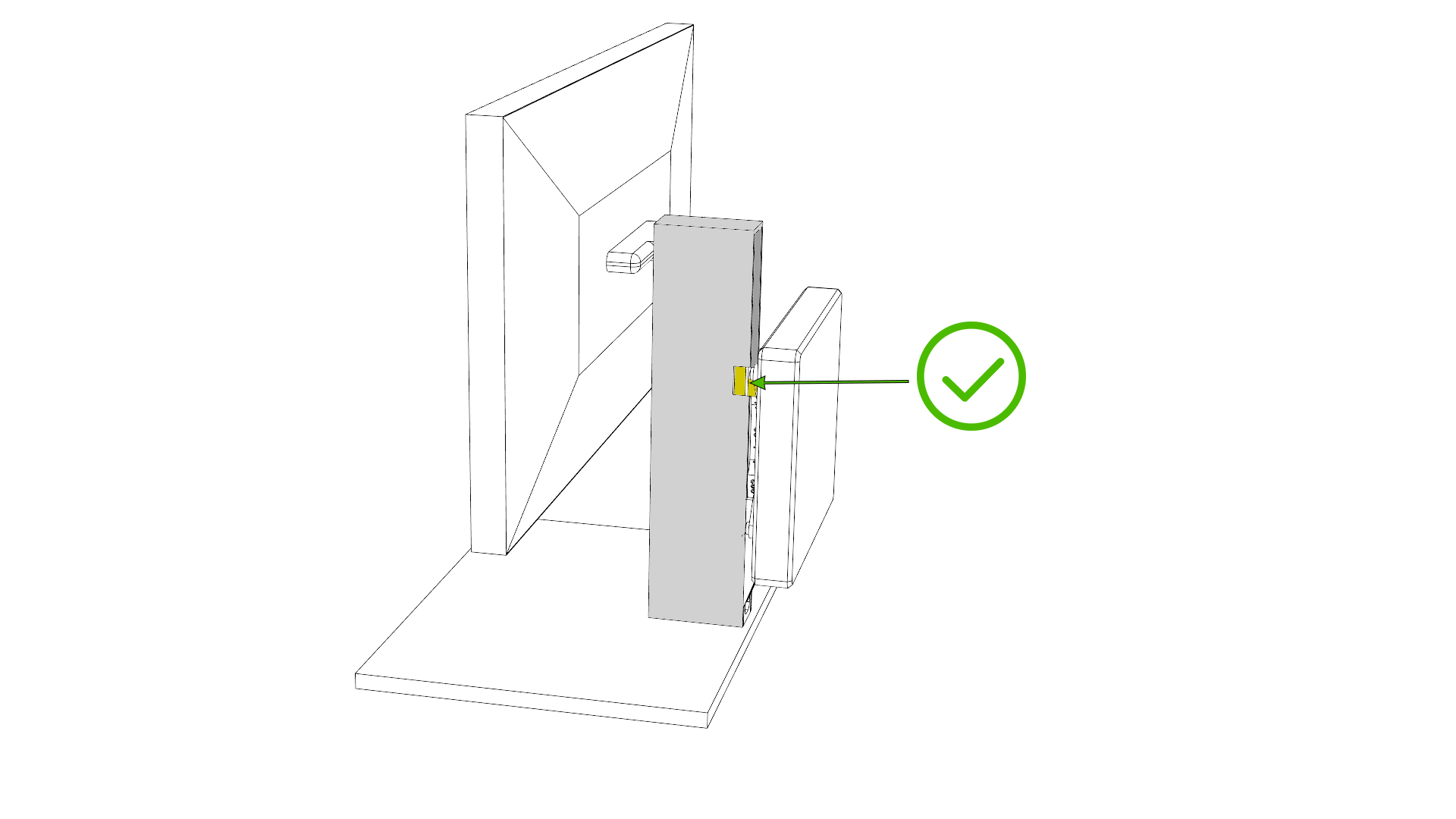

Als je het helemaal hebt ingeschoven, ziet je opgeruimde werkplek er nu zo uit. (Figuur 8)
Figuur 8
