de-se2417 VESA-adapter

VESA-adaptern är kompatibel med följande Dell-produkter (dell.com): S2216M, S2316H, S2316M, S2317HJ, S2416H, S2717Q, S2817Q, SE2216H, SE2416H, SE2416HSC, SE2416HX, SE2716H, SE2716H, SE2717HR, SE2717HX och SE2417HGX.

Med VESA-adaptern kan du enkelt fästa din DELL-skärm på en arm med VESA-hålmönster (75 x 75 mm). Använd de medföljande skruvarna och muttrarna för detta ändamål.

Om du vill montera VESA-adaptern direkt på väggen använder du lämpliga skruvar och pluggar (ingår inte).


Här kan du ladda ner handboken som PDF-fil

Ladda ner som PDF

Steg 1

Placera skärmen på en säker och mjuk plats så att den inte skadas.

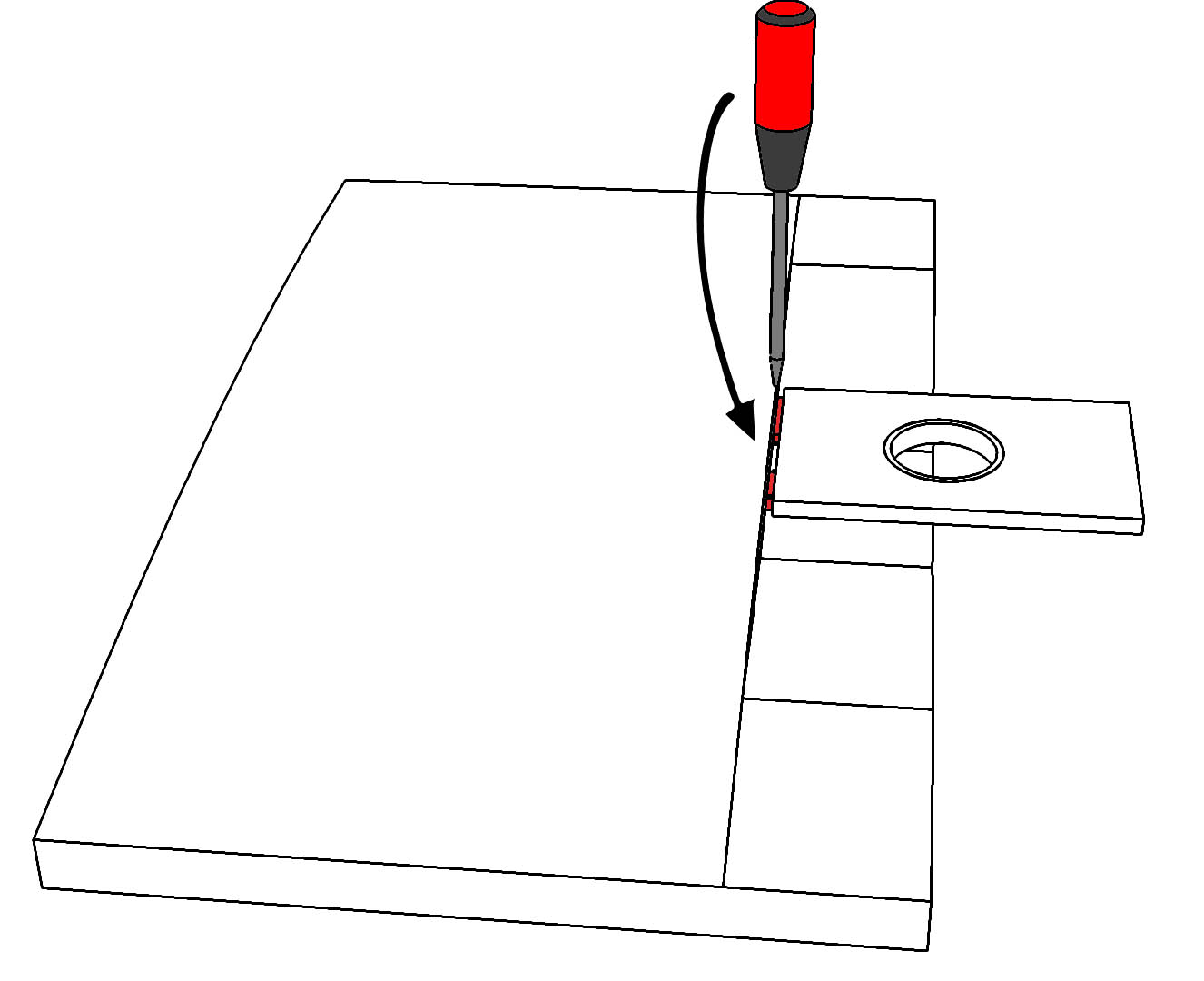

Ta bort skärmens bas om den redan är monterad. Använd en skruvmejsel och tryck in den i den vita punkten ovanför basen.


Steg 2

Skjut in VESA-adaptern i skärmen enligt bilden. (Figur 1)

När du hör ett "klick" har adaptern låsts på plats och är säkert ansluten till skärmen.

Kontrollera: Dra lite i adaptern för att testa att den är ordentligt inkopplad.

Figur 1

Steg 3

Kontrollera igen att VESA-adaptern är ordentligt ansluten till skärmen. (Figur 2)

Figur 2

Steg 4

Håll nu VESA-adaptern på skärmarmen och skruva fast den bakifrån med den andra handen. (Figur 3)

Figur 3

Steg 5

När den är monterad ska den se ut som på bilden. (Figur 4)

Figur 4
Allmän information
  • Kontrollera att alla skruvar är åtdragna och att monitorn hörbart klickar på plats när den monteras (om den finns).
  • Adapterns material är inte värmebeständigt. Undvik direkt värme i närheten av adaptern, t.ex. frånluft från datorn eller direkt solljus på sommaren.
  • PLA är UV-beständig men inte lämplig för höga temperaturer.
  • Undvik ryckiga rörelser (dra, slita) på PC-skärmen. Detta kan påverka VESA-adapterns prestanda.
  • Utnyttja inte PC-skärmen till exempel genom att luta eller trycka på den. Detta kan påverka VESA-adapterns prestanda.
Material Anteckningar

Adaptern är tillverkad av högkvalitativ PLA-plast (polylactide). PLA är både färgbeständigt och UV-beständigt och har låg brandfarlighet. Polylaktid har en låg temperaturbeständighet på ca 45 °C-55 °C och är därför inte lämplig för användning i närheten av direkta värmekällor.

Vi önskar dig mycket nöje med din produkt.


Ditt 3idee-team
