L'adattatore VESA è compatibile con i seguenti prodotti Samsung (samsung.com): Monitor curvo C24T550FDR, C27T550FDR.
Con l'adattatore VESA, è possibile collegare facilmente il monitor SAMSUNG a un braccio con fori VESA (75 x 75 mm). A tale scopo, utilizzare le viti e i dadi forniti.
Se si desidera montare l'adattatore VESA direttamente a parete, utilizzare viti e tasselli adatti. (non incluso nella fornitura).
Qui puoi scaricare il manuale in PDF
Rimuovere la base del monitor curvo Samsung.
Si raccomanda inoltre di rimuovere il coperchio rotondo sul retro del monitor prima di iniziare a montare l'adattatore VESA.

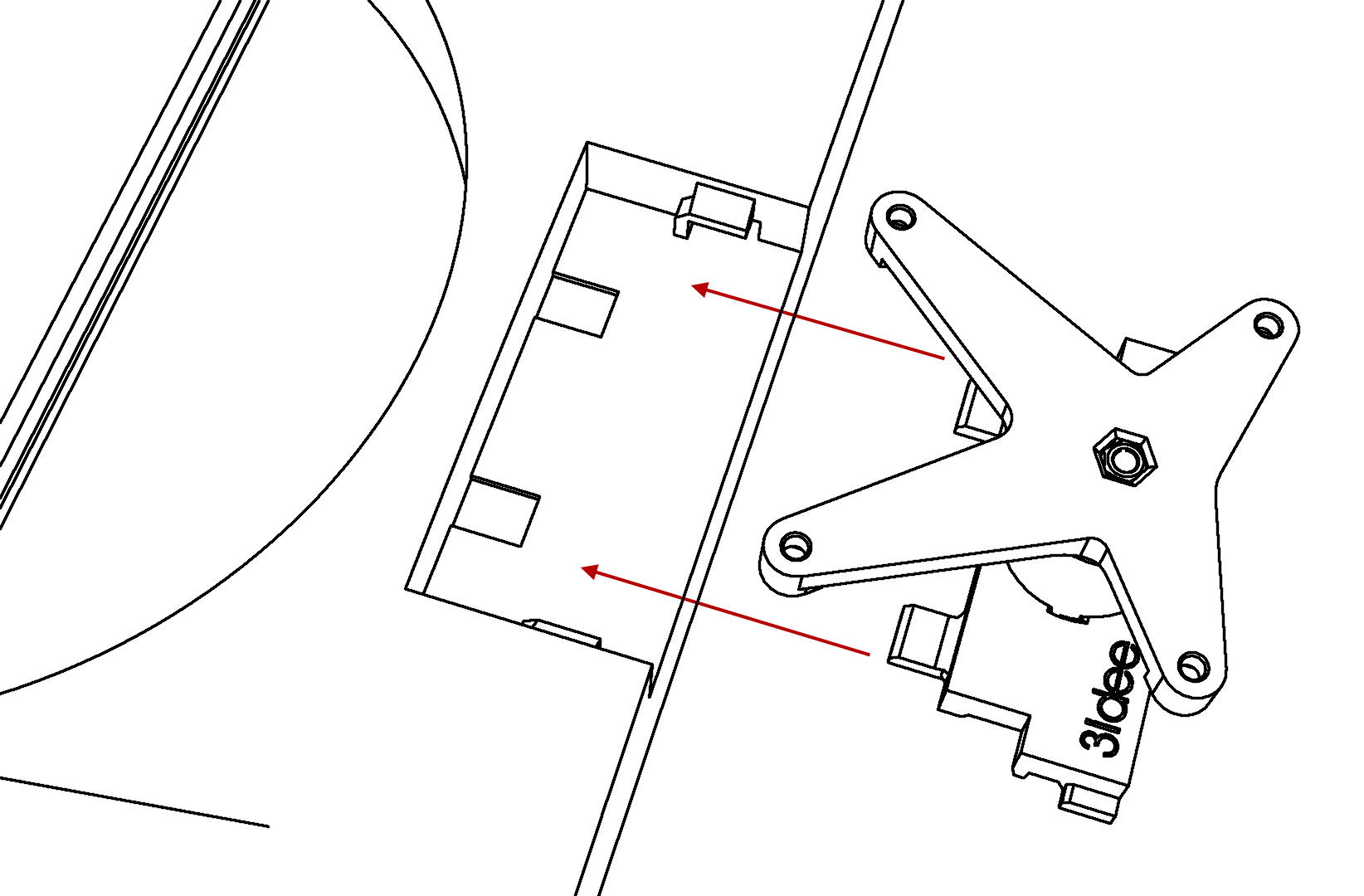

Ora fissate l'adattatore 3idee VESA al vostro monitor Samsung come mostrato. (Figura 1)
Figura 1

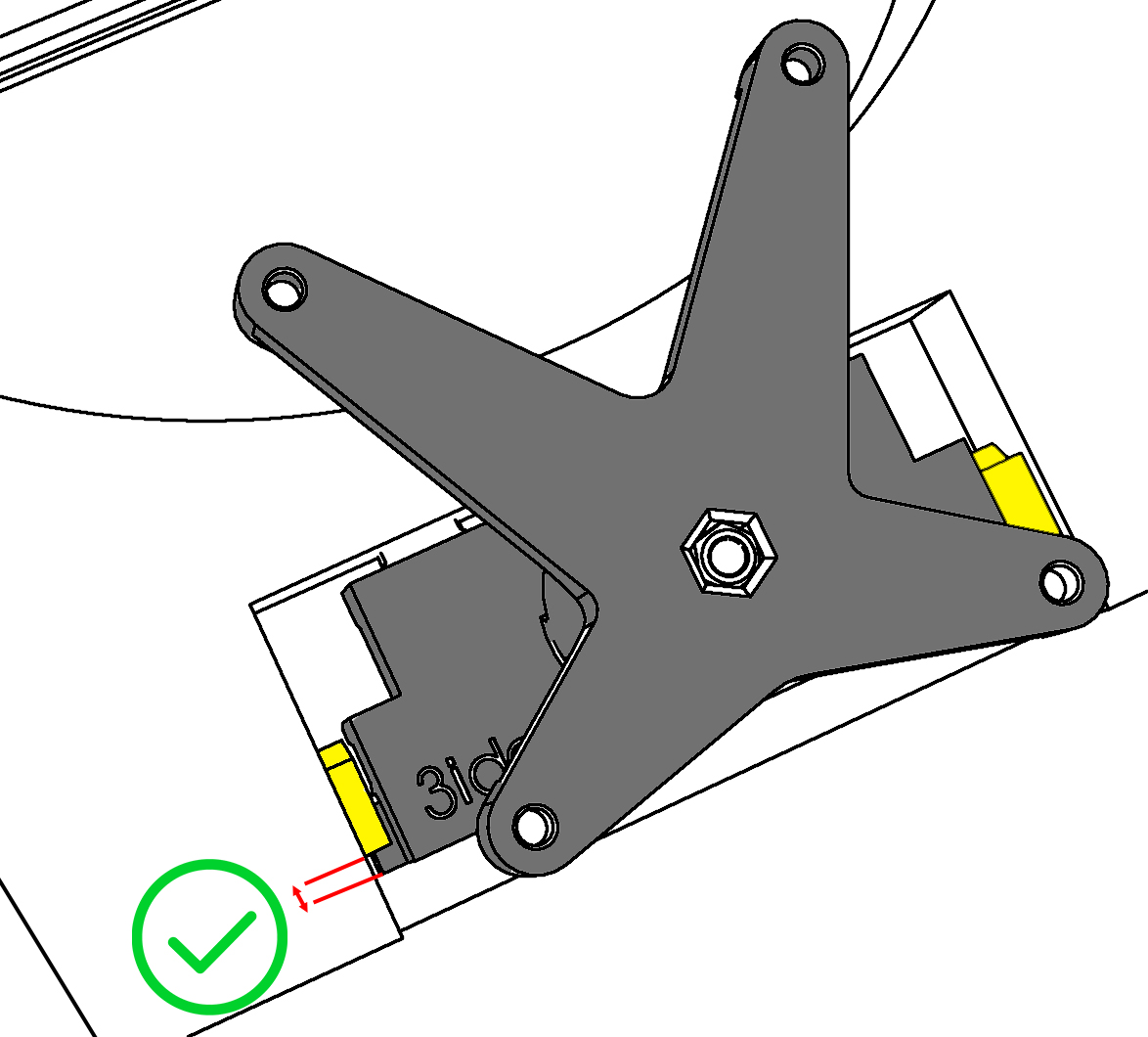

Una volta infilato l'adattatore VESA nella parte posteriore del monitor, si può notare che le guide laterali dell'adattatore sporgono leggermente dalle guide del monitor. (Figura 2)
Questo è corretto. L'adattatore VESA è inserito correttamente nel monitor Samsung come mostrato.
Figura 2

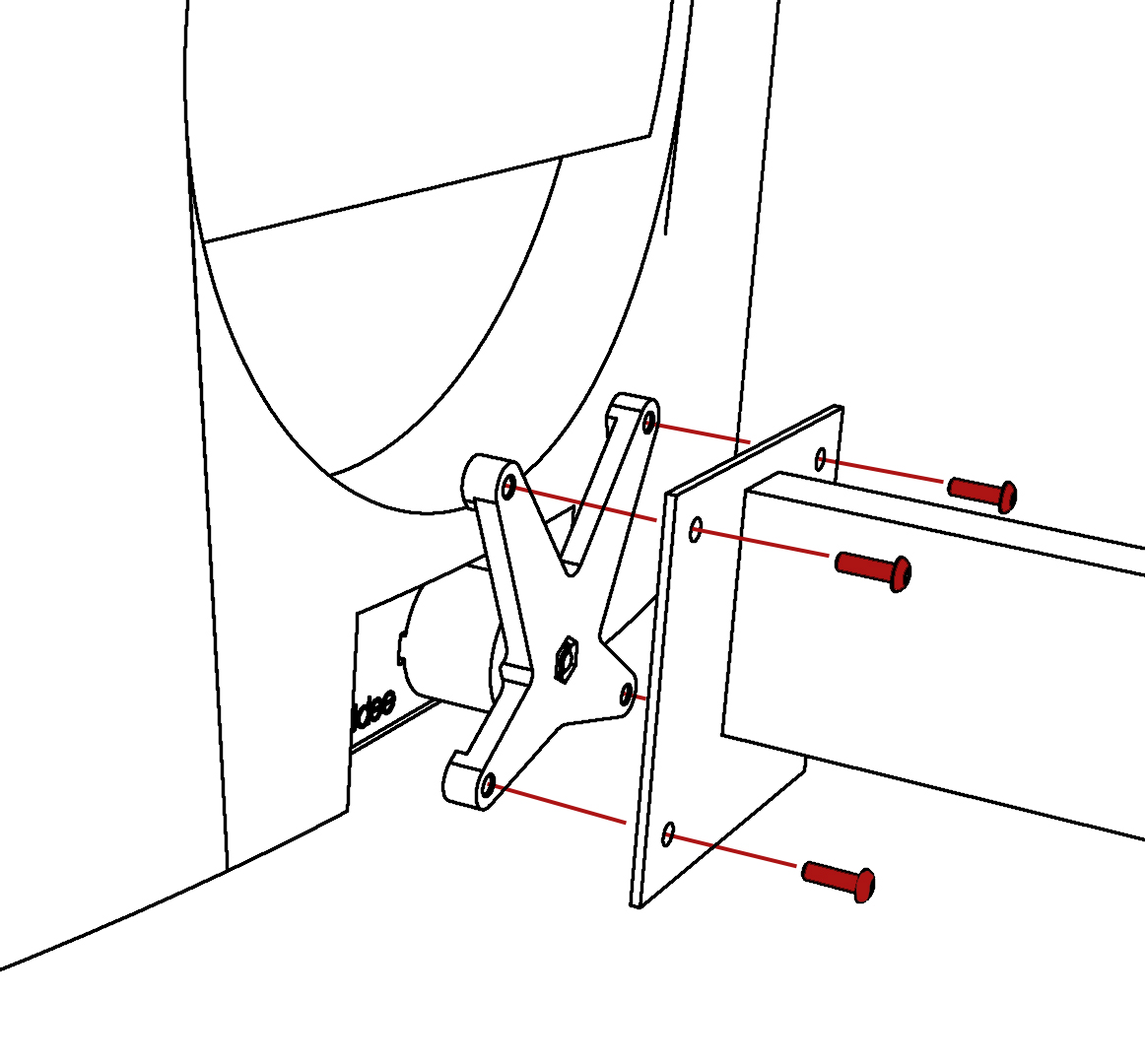

Ora fissate il vostro monitor Samsung al braccio del monitor con l'adattatore 3idee VESA. (Figura 3)
Figura 3
Ora controllate che il monitor sia posizionato correttamente nell'adattatore VESA. Questo dovrebbe assomigliare all'immagine. (Figura 4)
C'è un po' di spazio nella posizione segnata. Questo è corretto.
Figura 4
- Assicurarsi che tutte le viti siano serrate e che il monitor scatti in posizione quando viene montato (se presente).
- Il materiale dell'adattatore non è resistente al calore. Evitare il calore diretto in prossimità dell'adattatore, ad esempio l'aria di scarico del PC o la luce solare diretta in estate.
- Il PLA è resistente ai raggi UV ma non è adatto alle alte temperature.
- Evitare i movimenti a scatti (trazione, strappo) sul monitor del PC. Ciò può influire sulle prestazioni dell'adattatore VESA.
- Non sottoporre il monitor PC a carichi eccessivi, come appoggiarsi o spingere. Ciò può influire sulle prestazioni dell'adattatore VESA.
L'adattatore è fatto di plastica speciale in polilattide (PLA) di alta qualità ed estremamente resistente agli urti. Questo PLA si differenzia dal PLA standard per le sue elevate proprietà meccaniche. È un materiale resistente ai colori e ai raggi UV e ha una bassa infiammabilità. Il polilattide ha una resistenza alle basse temperature di circa 45°C-55°C e quindi non è adatto all'uso in prossimità di fonti di calore dirette.
Vi auguriamo di divertirvi molto con il vostro prodotto.
Il tuo team 3idee
