Der VESA-Adapter ist mit folgenden Monitoren von hp (hp.com) kompatibel:
Z32k G3 4k
Z34c G3 WQHD
Z40c G3 WUHD
Mit dem VESA-Adapter kannst du deinen Monitor der Marke HP bequem an einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür die mitgelieferten Schrauben und Muttern.
Wenn du deinen VESA-Adapter direkt an der Wand befestigen möchten, nutze hierfür geeignete Schrauben und Dübel. (nicht im Lieferumfang enthalten)
Hier kannst du die Anleitung als PDF herunterladen
Platziere deinen Bildschirm an einem sicheren, weichen Ort damit dein Bildschirm nicht beschädigt wird.
Entferne den Fuß deines Monitors, falls dieser bereits befestigt ist. Nutze hierzu einfach den Klick Mechanismus an der Monitor Aufnahme und ziehe den Fuss nach oben ab.

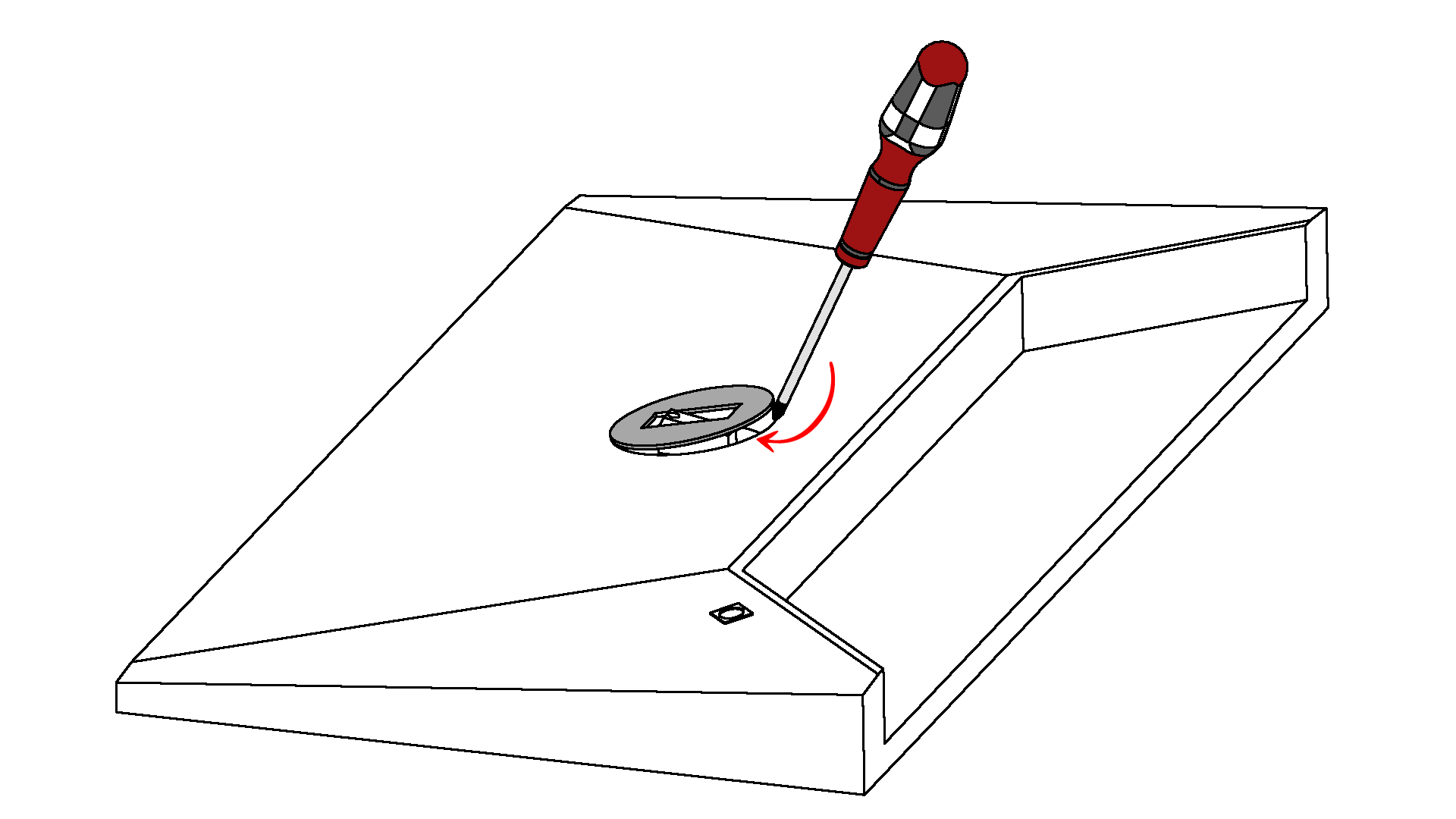

Entferne die runde Abdeckung, wie abgebildet vorsichtig mit einem Schlitz Schraubendreher. (Abbildung 1)
K_hp-z-pic000-edit.png)
Abbildung 1
Nachdem du den Fuss entfernt hast, muss der Klick Mechanismus entfernt werde. Löse dazu den zwei Schrauben wie abgebildet und ziehe das Teil nach oben weg.
(Abbildung 2)
K_hp-z-pic00_edit.png)
Abbildung 2
Stecke nun den 3idee VESA Adapter wie abgebildet auf den Monitor auf.
Wichtig! : Beachte die korrekte Ausrichtung (oben und unten) des VESA Adapters. Der gerade Strich auf dem VESA Adapter, welcher sich unterhalb der Schraubenlöcher befindet, sollte in Richtung Boden / Unten zeigen. (Abbildung 3)
K_hp-z-pic1.png)
Abbildung 3
So sollte der montierte VESA Adapter an deinem Monitor aussehen. (Abbildung 4)
K_hp-z-pic2.png)
Abbildung 4
Für diesen Schritt empfehlen wir dir die Hilfe einer 2. Person.
Nun kann der Monitor + VESA Adapter mit deinem VESA Arm verschraubt werden. (Abbildung 5)
Verwende dazu bitte die im Lieferumfang enthaltenen 4 Schrauben.
K_hp-z-pic3.png)
Abbildung 5
Achte bitte darauf, dass alle 4 Schrauben fest angezogen sind. (Abbildung 6)
K_hp-z-pic4.png)
Abbildung 6
- Achte darauf, dass alle Schrauben fest angezogen sind und der Monitor bei der Montage hörbar einrastet (falls vorhanden).
- Das Material des Adapters ist nicht hitzebeständig. Vermeide direkte Wärme im Umfeld des Adapters wie z.B. PC-Abluft oder direkte Sonneneinstrahlung im Sommer.
- PLA ist UV-Beständig jedoch nicht für hohe Temperaturen geeignet.
- Vermeide ruckartige Bewegungen (ziehen, reißen) am PC-Monitor. Dies kann die Leistungsfähigkeit des VESA-Adapters beeinträchtigen.
- Setze dem PC-Monitor nicht übermäßigen Belastungen wie z.B. Auflehnen oder Drücken aus. Dies kann die Leistungsfähigkeit des VESA-Adapters beeinträchtigen.
Der Adapter besteht aus hochwertigem Polylactide (PLA) Kunststoff. PLA ist ein sowohl farbechtes als auch UV-beständiges Material und weist eine geringe Flammbarkeit auf. Polylactide hat eine niedrige Temparaturbeständigkeit von ca. 45°C-55°C und ist daher nicht für den Gebrauch im Umfeld von direkten Wärme- und Hitzequellen geeignet.
Wir wünschen dir viel Spaß mit deinem Produkt.
Dein 3idee Team
