Der VESA-Adapter ist mit folgenden Produkten von BENQ (benq.com) kompatibel:
EW277HDR
Mit dem VESA-Adapter kannst du deinen Monitor der Marke BENQ bequem an einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür die mitgelieferten Schrauben und Muttern.
Wenn du deinen VESA-Adapter direkt an der Wand befestigen möchten, nutze hierfür geeignete Schrauben und Dübel. (nicht im Lieferumfang enthalten)
Hier kannst du die Anleitung als PDF herunterladen
Nicht alle VESA Adapter und Monitor sind dafür geeignet vertikal ausgerichtet zu werden. (hochkant)
Dies liegt an der Geometrie des Adapter / Monitors, welche teilweise nicht anders machbar ist.
Wir weisen darauf hin, dass diese Angabe auf keinen Fall missachtet werden sollte, da der Adapter bei nicht angegebener Montage sehr schnell an seine Haltbarkeitsgrenze kommt.
Es wird stets versucht Monitore auch für die vertikale (hochkant) Montage zu entwickeln.
Die Standard Ausrichtung eines Monitors ist horizontal.
Horizontale Montage: JA
Vertikale Montage: JA
Platziere deinen BenQ Monitor auf einem sicheren, weichen Untergrund um diesen bei der Montage nicht zu beschädigen.
Entferne den original Fuß an deinem BenQ Monitor.

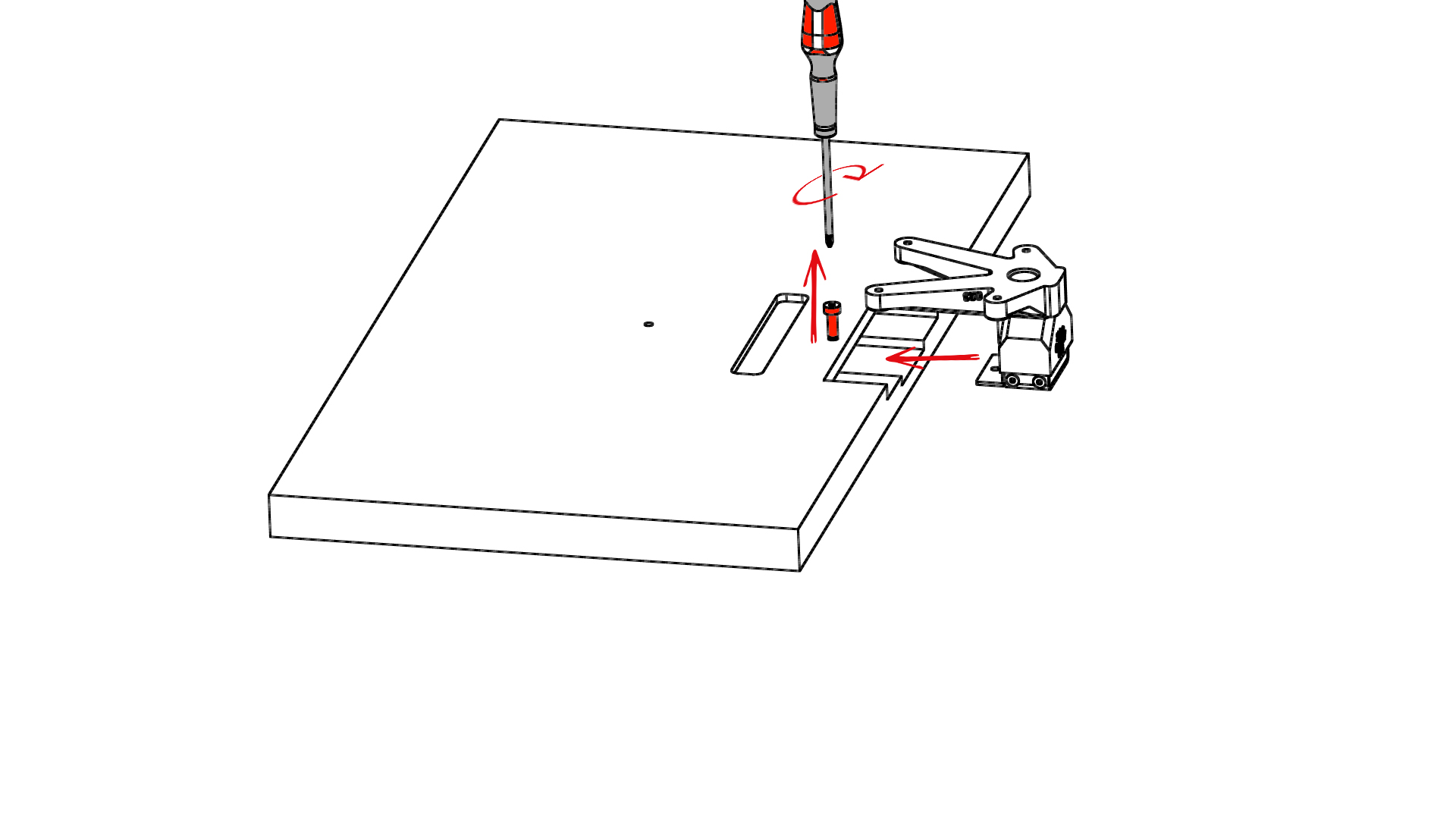

Stecke nun den 3idee VESA Adapter wie abgebildet ein. (Abbildung 1)
Achte darauf, dass die Befestigungsschraube im Monitor wie abgebildet gelöst ist.
BG_Q-ew27.jpg)
Abbildung 1
So sollte der richtig eingeschobene VESA Adapter an deinem Monitor aussehen.

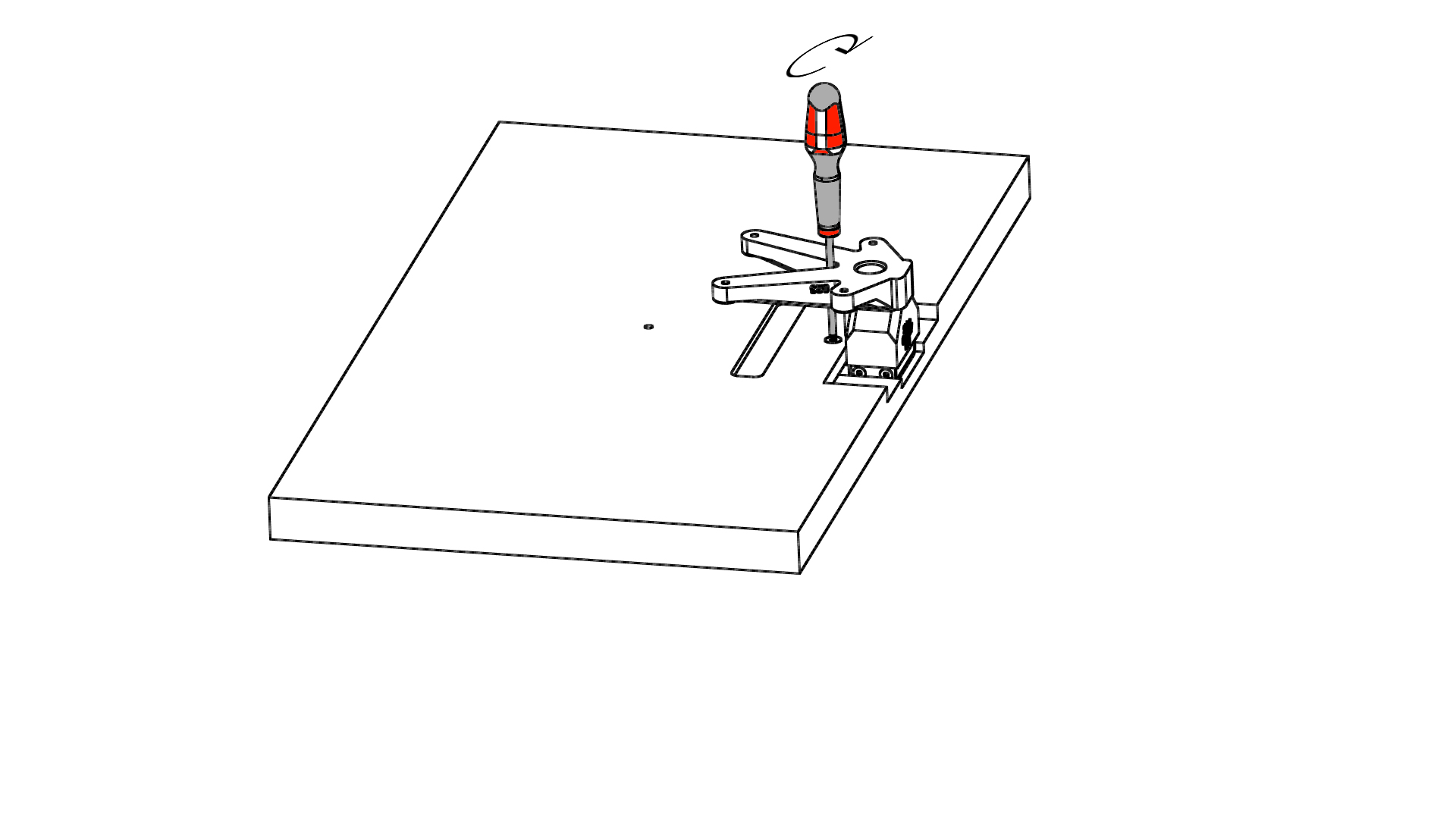

Jetzt kannst du die Befestigungsschraube wieder verschrauben. (Abbildung 2)
BG_Q-ew27.jpg)
Abbildung 2
Für diesen Schritt empfehlen wir dir die Hilfe einer 2. Person

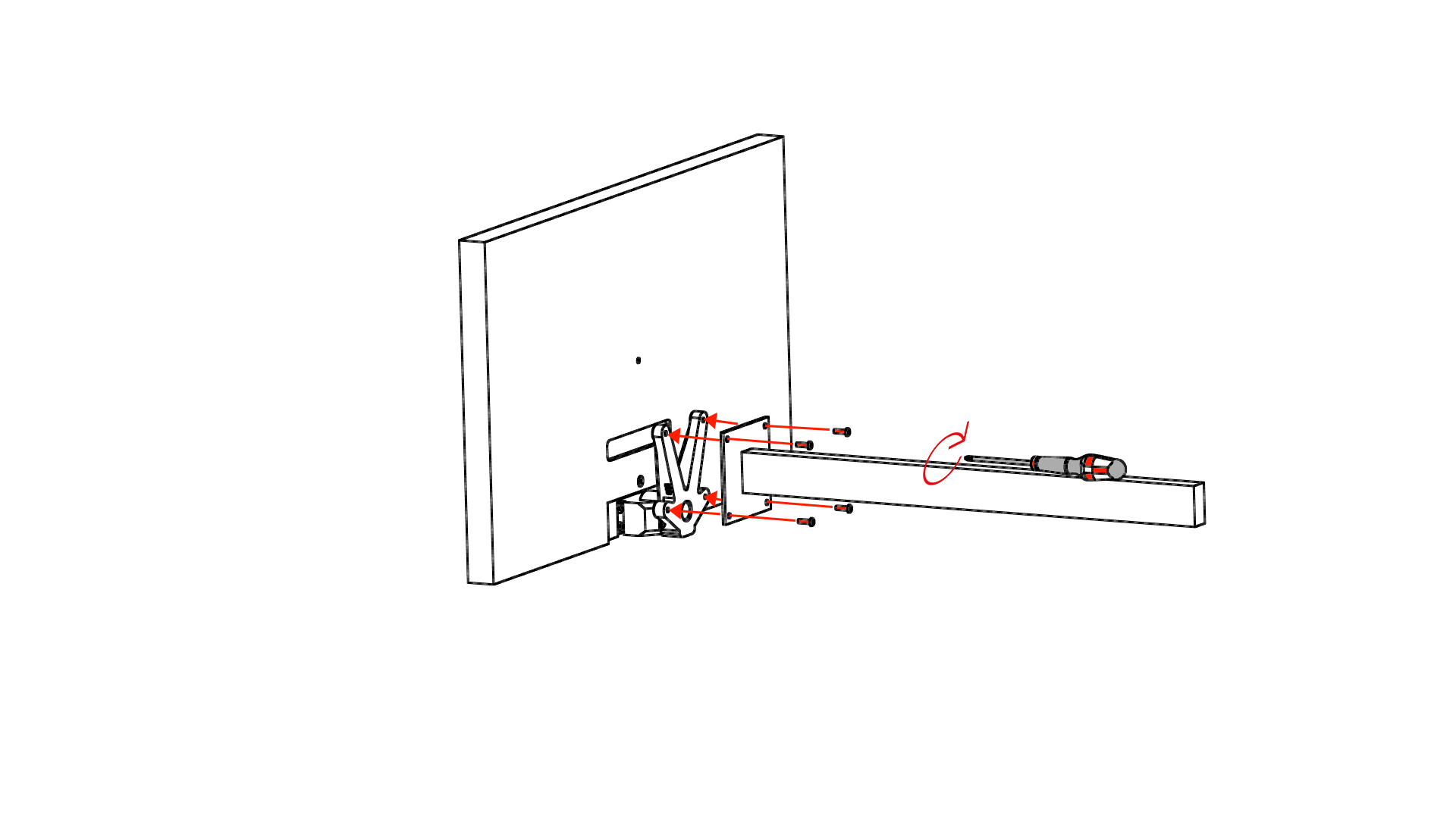

Nun kann der Monitor + VESA Adapter mit deinem VESA Arm verschraubt werden. (Abbildung 3)
Verwende dazu bitte die im Lieferumfang enthaltenen 4 Schrauben.
BG_Q-ew27.jpg)
Abbildung 3

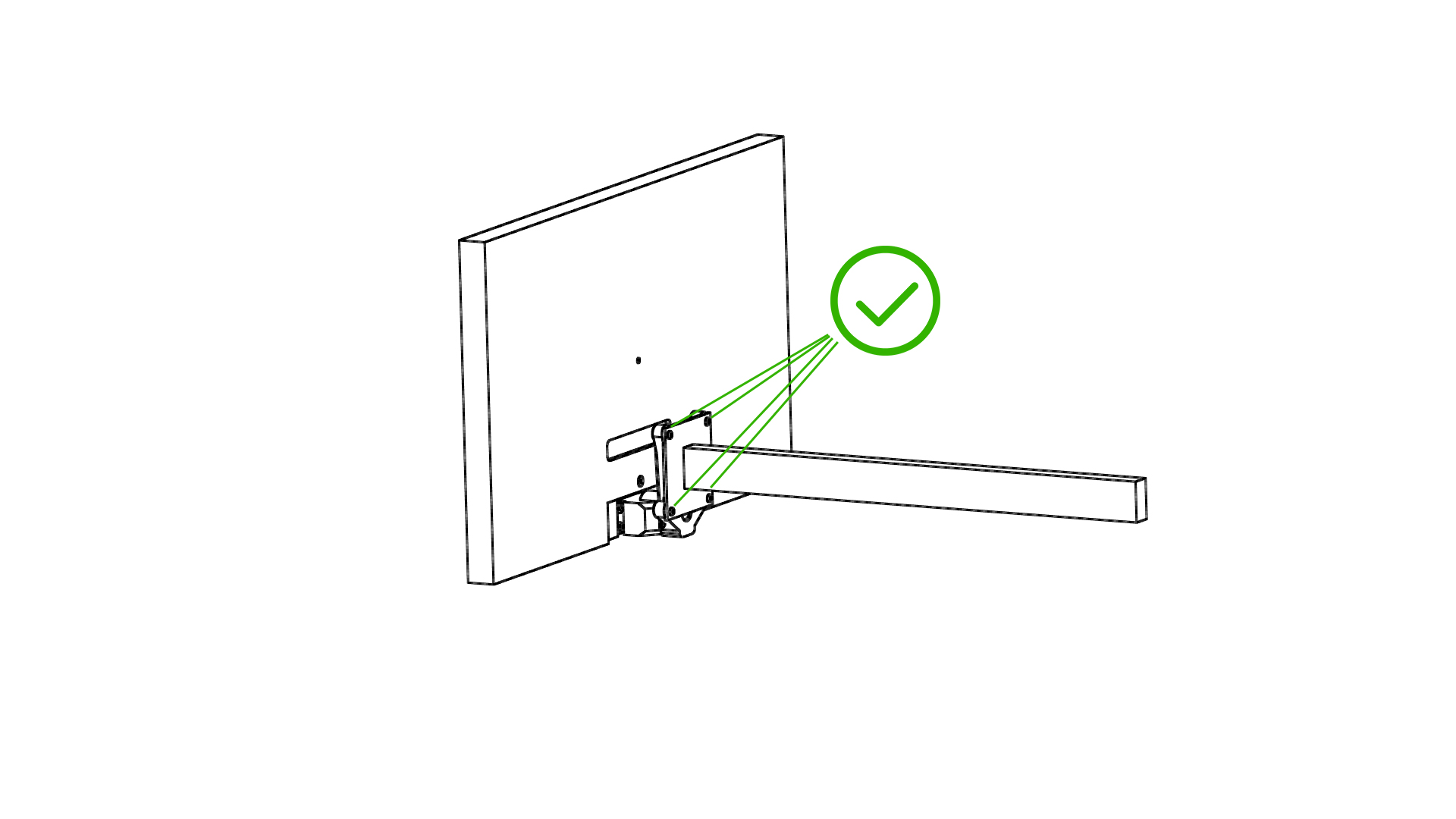

Achte bitte darauf, dass alle 4 Schrauben fest angezogen sind. (Abbildung 4)
BG_Q-ew27.jpg)
Abbildung 4
- Achte darauf, dass alle Schrauben fest angezogen sind und der Monitor bei der Montage hörbar einrastet (falls vorhanden).
- Das Material des Adapters ist nicht hitzebeständig. Vermeide direkte Wärme im Umfeld des Adapters wie z.B. PC-Abluft oder direkte Sonneneinstrahlung im Sommer.
- PLA ist UV-Beständig jedoch nicht für hohe Temperaturen geeignet.
- Vermeide ruckartige Bewegungen (ziehen, reißen) am PC-Monitor. Dies kann die Leistungsfähigkeit des VESA-Adapters beeinträchtigen.
- Setze dem PC-Monitor nicht übermäßigen Belastungen wie z.B. Auflehnen oder Drücken aus. Dies kann die Leistungsfähigkeit des VESA-Adapters beeinträchtigen.
Der Adapter besteht aus hochwertigem Polylactide (PLA) Kunststoff. PLA ist ein sowohl farbechtes als auch UV-beständiges Material und weist eine geringe Flammbarkeit auf. Polylactide hat eine niedrige Temparaturbeständigkeit von ca. 45°C-55°C und ist daher nicht für den Gebrauch im Umfeld von direkten Wärme- und Hitzequellen geeignet.
Wir wünschen dir viel Spaß mit deinem Produkt.
Dein 3idee Team
