Denna VESA-adapter är kompatibel med följande HP-monitorer : 524 524sa 524sf 524sw 527 527sa 527sf 527sw 532 532 sf M22f M24f M24fd M24fw M27f M27fd M27fe M27fq M27fw M32f M32fw Serie 5
⚠ VARNING
För att minimera risken för skador är det viktigt att noggrant läsa alla instruktioner innan installation. Vi tar inget ansvar för person- eller sakskador som uppstår genom felaktig användning av denna produkt.
Se också till att noggrant följa produktens tekniska specifikationer.
1. Läs alla instruktioner noggrant.
2. En felaktig installation kan leda till skador eller allvarliga personskador. Se till att produkten och monitorn är säkert monterade innan du använder dem.
3. Se till att fästet som produkten ska fästas vid kan hantera den totala vikten av monitor, dator och adapter utan problem.
![]() |
Vänligen läs denna instruktion noggrant och spara den för framtiden. Om du överlämnar produkten till tredje part, bör denna instruktion alltid följa med. Att ignorera dessa anvisningar kan leda till skador på människor eller produkter, för vilka vi inte kan ta något ansvar. |
||||||
VIKTIGT - SPARA FÖR FRAMTIDA REFERENS.
• Användningen av denna produkt bör alltid ske i enlighet med de angivna säkerhetsanvisningarna.
• Installera din VESA-adapter i kombination med monitorn på platser där det inte finns människor under.
• Överskrid inte den maximala vikten för de kompatibla monitor-modellerna, eftersom det annars kan leda till allvarliga skador eller materiella skador.
• Var uppmärksam på den maximala omgivningstemperaturen på 35°C vid användning av produkten.
• Montera inte VESA-adaptern nära en värmekälla eller i direkt solljus, eftersom detta kan överhetta adaptern.
• Kontrollera att din fästpunkt (t.ex. monitorarm) klarar vikten av monitorn med VESA-adapter.
• Produkten är endast avsedd för montering med ett hålmönster på 75x75 / 100x100mm / 200x200mm.
• Efter installationen av VESA-adaptern måste monitorns position justeras för att säkerställa korrekt ergonomi.
⚠ VARNING
Se till att enheten är avstängd och frånkopplad från elnätet innan installationen för att undvika eventuella skador eller skador.
Kontrollera noga att produkten inte har några transportskador och att det inte finns några tillbehör, t.ex. skruvar, som borde ingå i leveransen.
⚠ FÖRSIKTIGHET
Se till att förpackningsmaterial och små skruvar och delar som finns i det är oåtkomliga för barn för att minimera kvävningsrisk och andra risker.
2.1 Underhåll
- Vi rekommenderar att du var tredje månad kontrollerar att alla skruvar fortfarande är åtdragna. Kontrollera också regelbundet skicket på alla komponenter i produkten.
- Förvara produkten på en sval och säker plats, helst vid en maximal förvaringstemperatur på 40°C. För extra säkerhet ska produkten förvaras utom räckhåll för barn och helst i sin originalförpackning.
- Undvik vibrationer och stötar för att inte påverka produktens livslängd och funktion.
2.2 Rengöring
- Inga frätande eller heta rengöringsmedel får användas för att rengöra produkten. Även stålborstar, metall eller andra vassa material är olämpliga för rengöring och får inte användas.
- För skonsam och effektiv rengöring rekommenderas användning av en mjuk, fuktig trasa.
För avfallshantering av denna produkt rekommenderar vi att du kontaktar relevanta lokala myndigheter eller avfallshanteringstjänster. De kan ge dig detaljerad information om tillgängliga avfallshanteringsalternativ och återvinningscentraler i ditt område.
3idee S.à r.l.
19 Rue de Bitbourg
L-1273 Luxembourg
Luxembourg
mail: info@3idee.eu
Om du behöver hjälp med din artikel finns vi här för dig. Vi uppskattar också all feedback.
https://help.3idee.eu/se/kontakt
4x M4x14 skruv med kryssförsänkning (SP2)
Vänligen observera: Alla VESA-adaptrar och bildskärmar är inte konstruerade för vertikal (upprätt) orientering. Denna begränsning beror ofta på adapterns eller bildskärmens speciella geometri. Ignorera inte denna information, eftersom adapterns belastningsgräns snabbt överskrids om den inte monteras korrekt.
Vi arbetar kontinuerligt med att utveckla bildskärmar och adaptrar som även lämpar sig för vertikal montering.
Som standard är dock bildskärmar konstruerade för horisontell orientering.
⚠ OBSERVERA
Vertikal montering är endast möjlig upp till (inklusive) 27-tums bildskärmar.
Lägg din HP-bildskärm platt på ett säkert och mjukt underlag. Ta nu bort monitorns stativ. Tryck in den vita klämman på undersidan av monitorns stativ.

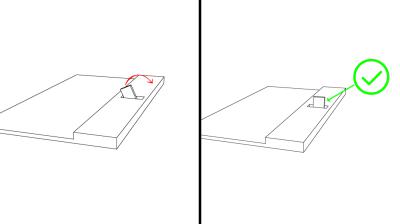

Flytta den vita klämman på din HP-monitor till den position som visas. (Figur 1)

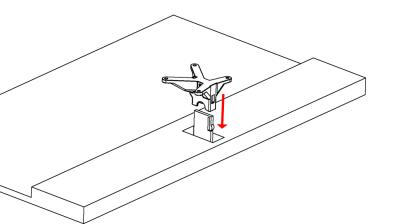

Fäst VESA-adaptern på fästet på din HP-bildskärm enligt bilden. (Figur 2)

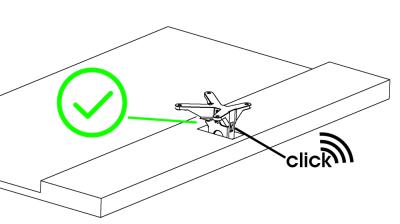

Kontrollera igen att alla skruvar är ordentligt åtdragna. Du bör höra ett "klick" när de snäpper fast i monitorns fäste. (Figur 3)

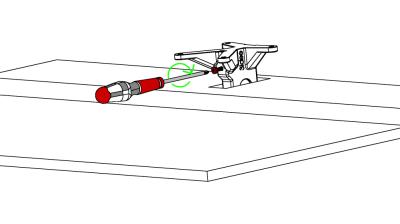

Kontrollera att VESA-adaptern är korrekt placerad i uttaget och dra sedan försiktigt åt den angivna skruven tills adaptern sitter stadigt. (Figur 4)
Just denna skruv är nödvändig för att säkerställa kompatibilitet med båda monteringsvarianterna av HP Monitor Series Mf.
⚠ Viktigt: Om instruktionerna i detta steg inte är lämpliga för din enhet ska du följa monteringsanvisningarna från tillverkaren av monitorarmen eller den svängbara armen för att montera monitorn på väggen eller den svängbara armen.
Vi rekommenderar att en andra person utför detta steg.

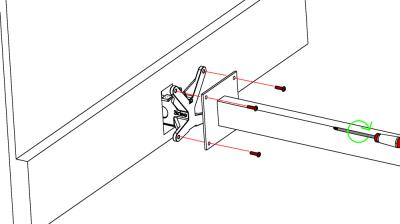

Lyft nu bildskärmen och håll den mot bildskärmsfästet. Fäst VESA-adaptern med de 4 medföljande M4x14-skruvarna (skruvpåse: SP2).
Det är bäst att fästa 2 skruvar diagonalt först så att bildskärmen inte längre kan falla ner och du enkelt kan fästa de återstående skruvarna.
OBSERVERA: Se till att du använder rätt skruvar!
(Figur 5)

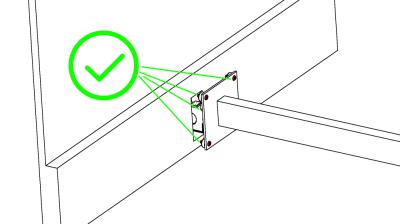

Se till att alla 4 skruvarna är ordentligt åtdragna. (Figur 6)
