hp27-o VESA-adapter
VESA-adaptern är kompatibel med följande produkter från hp (hp.com):
OMEN 27
OMEN X27
Med VESA-adaptern kan du enkelt montera din HP-bildskärm på en bildskärmsarm med ett VESA-hålmönster (75 x 75 mm). Använd de medföljande skruvarna och muttrarna.
Om du vill montera VESA-adaptern direkt på väggen använder du lämpliga skruvar och pluggplugg (medföljer ej).
Viktig Säkerhetsinformation
 |
Läs denna bruksanvisning noggrant och spara den för framtida bruk. Om du lämnar över produkten till tredje part bör dessa anvisningar alltid medfölja. Om dessa anvisningar inte följs kan det leda till person- eller produktskador, för vilka vi inte kan ta något ansvar. |
||||||
VIKTIGT - SPARA FÖR FRAMTIDA REFERENS.
• Denna produkt ska alltid användas i enlighet med angivna säkerhetsinstruktioner.
• Installera inte VESA-adaptern i kombination med bildskärmen på platser där det finns personer nedanför.
• Överskrid inte den maximala vikten för kompatibla bildskärmsmodeller eftersom detta kan leda till allvarliga personskador eller materiella skador.
• Observera den maximala omgivningstemperaturen på 35°C när du använder produkten.
• Montera inte VESA-adaptern nära en värmekälla eller i direkt solljus, eftersom adaptern då kan värmas upp.
• Kontrollera om din monteringspunkt (t.ex. monitorarm) klarar av vikten på monitorn med VESA-adapter.
• Produkten är endast avsedd för montering med ett hålmönster på 75x75 mm.
• Efter installation av VESA-adaptern måste bildskärmens position justeras för att säkerställa korrekt ergonomi.
⚠ FÖRSIKTIGHET
Se till att enheten är avstängd och bortkopplad från strömförsörjningen före installationen för att undvika eventuella personskador eller skador.
1. Före Första Användning
Kontrollera noga att produkten inte har några transportskador och att det inte finns några tillbehör, t.ex. skruvar, som borde ingå i leveransen.
⚠ FÖRSIKTIGHET
Se till att förpackningsmaterial och små skruvar och delar som finns i det är oåtkomliga för barn för att minimera kvävningsrisk och andra risker.
2. Underhåll och Rengöring
2.1 Underhåll
- Vi rekommenderar att du var tredje månad kontrollerar att alla skruvar fortfarande är åtdragna. Kontrollera också regelbundet skicket på alla komponenter i produkten.
- Förvara produkten på en sval och säker plats, helst vid en maximal förvaringstemperatur på 40°C. För extra säkerhet ska produkten förvaras utom räckhåll för barn och helst i sin originalförpackning.
- Undvik vibrationer och stötar för att inte påverka produktens livslängd och funktion.
2.2 Rengöring
- Inga frätande eller heta rengöringsmedel får användas för att rengöra produkten. Även stålborstar, metall eller andra vassa material är olämpliga för rengöring och får inte användas.
- För skonsam och effektiv rengöring rekommenderas användning av en mjuk, fuktig trasa.
3. Avfallshantering
För avfallshantering av denna produkt rekommenderar vi att du kontaktar relevanta lokala myndigheter eller avfallshanteringstjänster. De kan ge dig detaljerad information om tillgängliga avfallshanteringsalternativ och återvinningscentraler i ditt område.
4. Information om Tillverkaren
3idee S.à r.l.
19 Rue de Bitbourg
L-1273 Luxembourg
Luxembourg
mail: info@3idee.eu
5. Hjälp och Återkoppling
Om du behöver hjälp med din artikel finns vi här för dig. Vi uppskattar också all feedback.
https://help.3idee.eu/se/kontakt
Leveransens Omfattning
4x M4x14 stjärnskruv (SP9)
4x M4 låsmutter (SP9)
2x M3x6 stjärnskruv med försänkt huvud (SP9)
Horisontell / Vertikal Justering
Vänligen observera: Alla VESA-adaptrar och bildskärmar är inte konstruerade för vertikal (upprätt) orientering. Denna begränsning beror ofta på adapterns eller bildskärmens speciella geometri. Ignorera inte denna information, eftersom adapterns belastningsgräns snabbt överskrids om den inte monteras korrekt.
Vi arbetar kontinuerligt med att utveckla bildskärmar och adaptrar som även lämpar sig för vertikal montering.
Som standard är dock bildskärmar konstruerade för horisontell orientering.
Horisontell Montering: JA
Vertikal Montering: NEJ
Monteringsanvisningar
Steg 1
Placera skärmen på en säker och mjuk plats så att den inte skadas.
Ta bort skärmens bas om den redan är monterad. Använd bara klickmekanismen på bildskärmsfästet och dra foten uppåt.
Steg 2

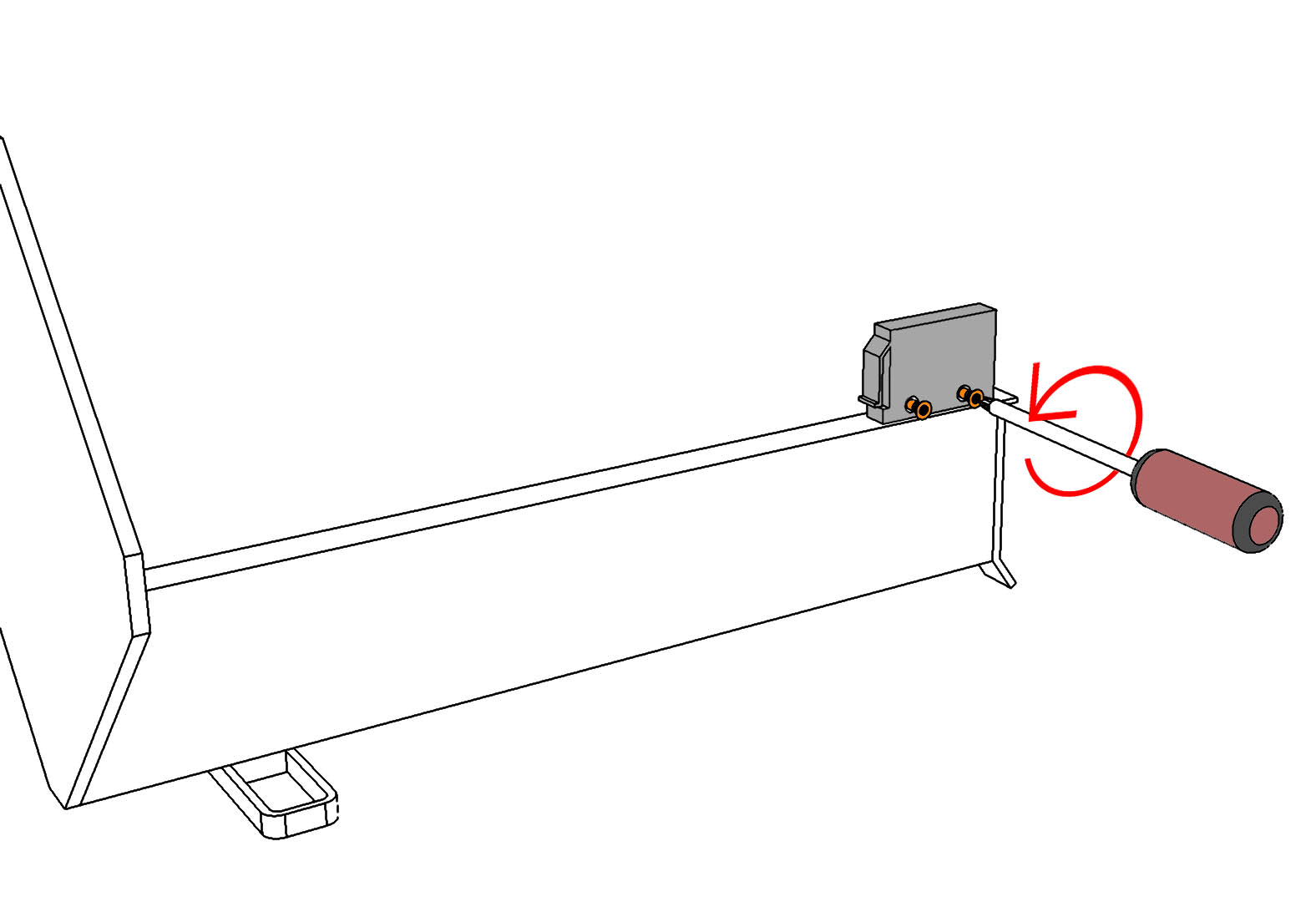

Lägg nu ner stativet ordentligt och ta bort hållaren, som sitter fast på sidan med två små skruvar.
Du behöver bara skruva loss dessa 2 skruvar. (Figur 1)
Figur 1
Steg 3

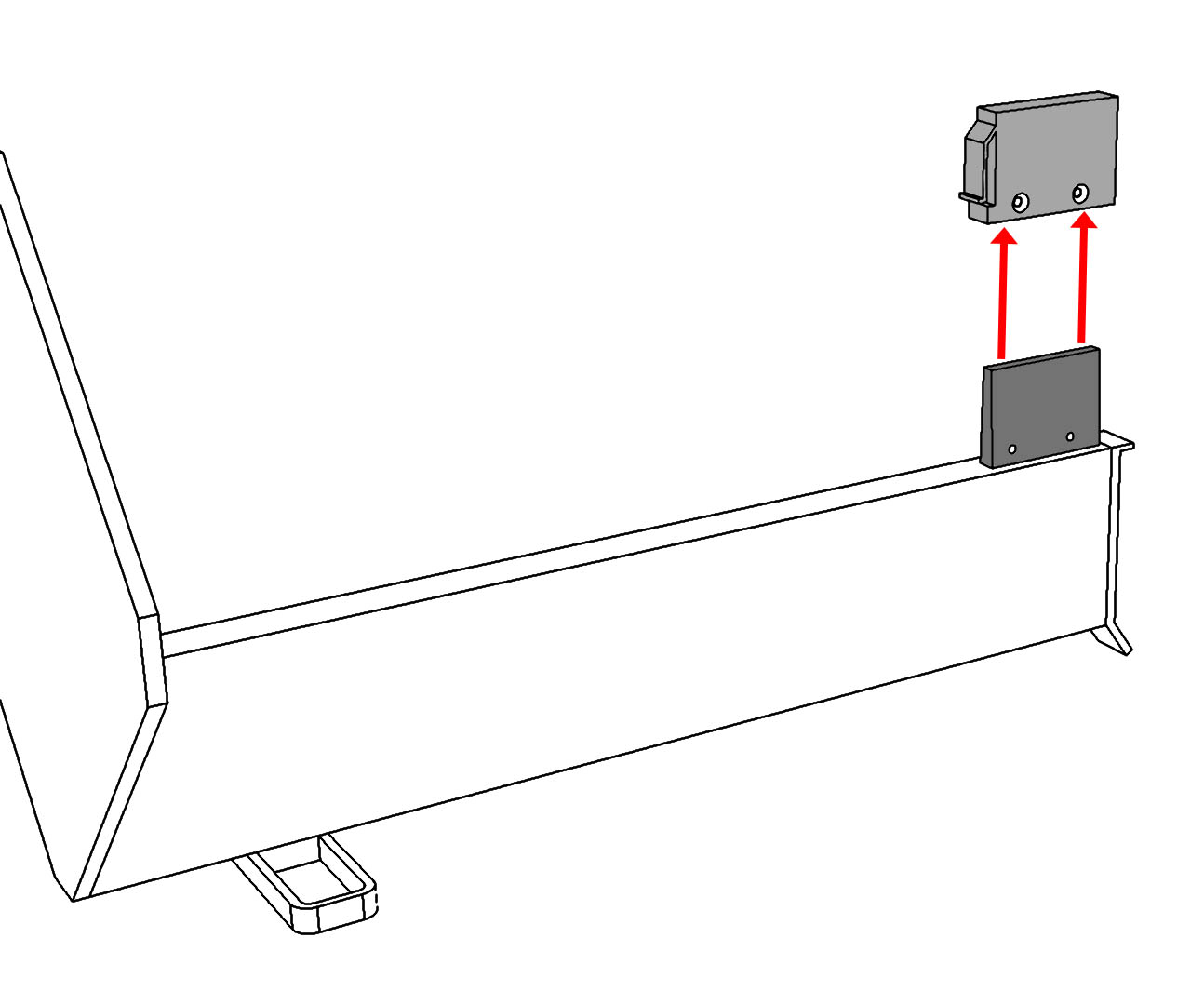

Dra nu av inspelningen uppåt, vi kommer att behöva den igen i nästa steg. (Figur 2)
Figur 2
Steg 4

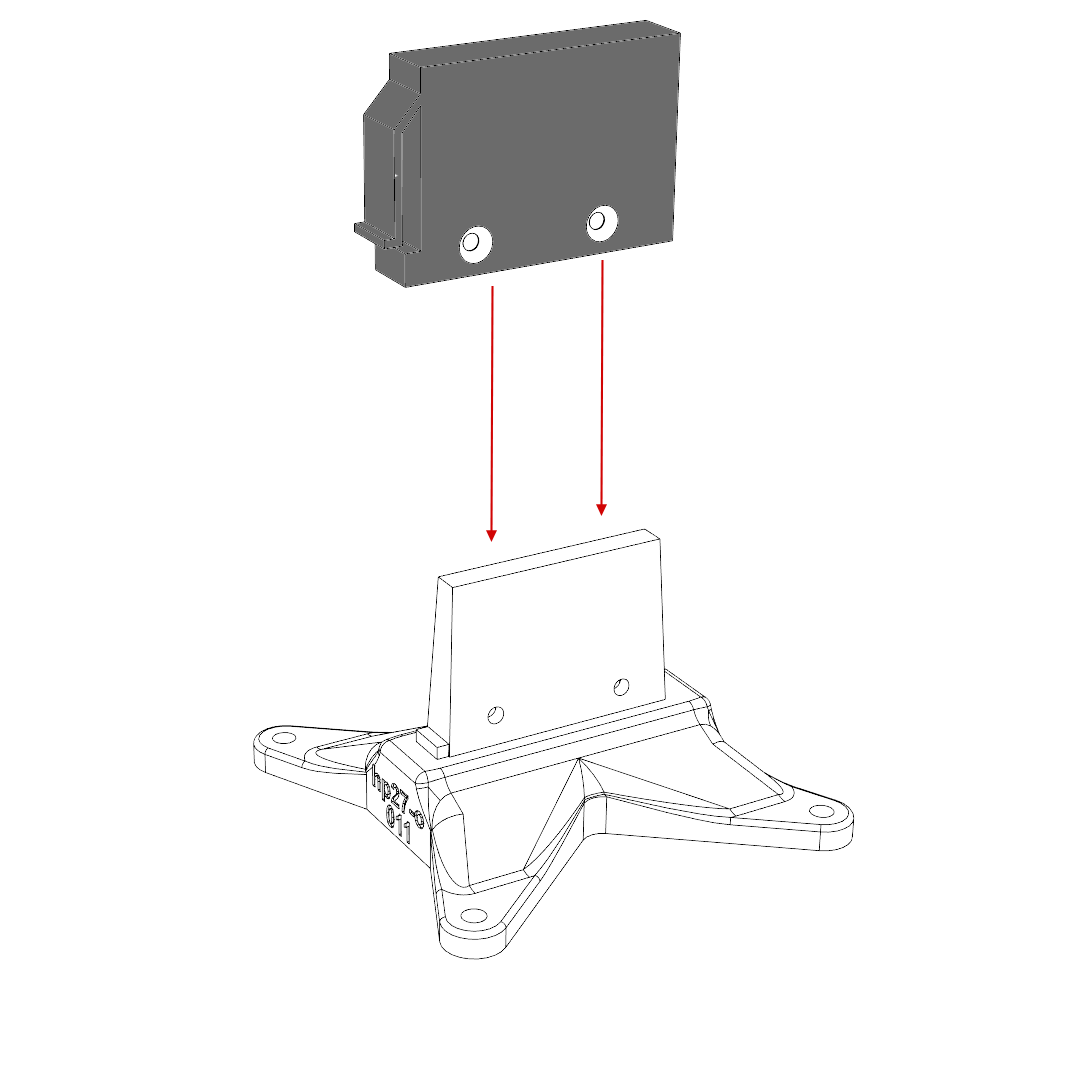

Ta nu 3idee VESA-adaptern och sätt fästet som du just tagit bort från din Omen-skärm på VESA-adaptern. (Figur 3)
Figur 3
Steg 5

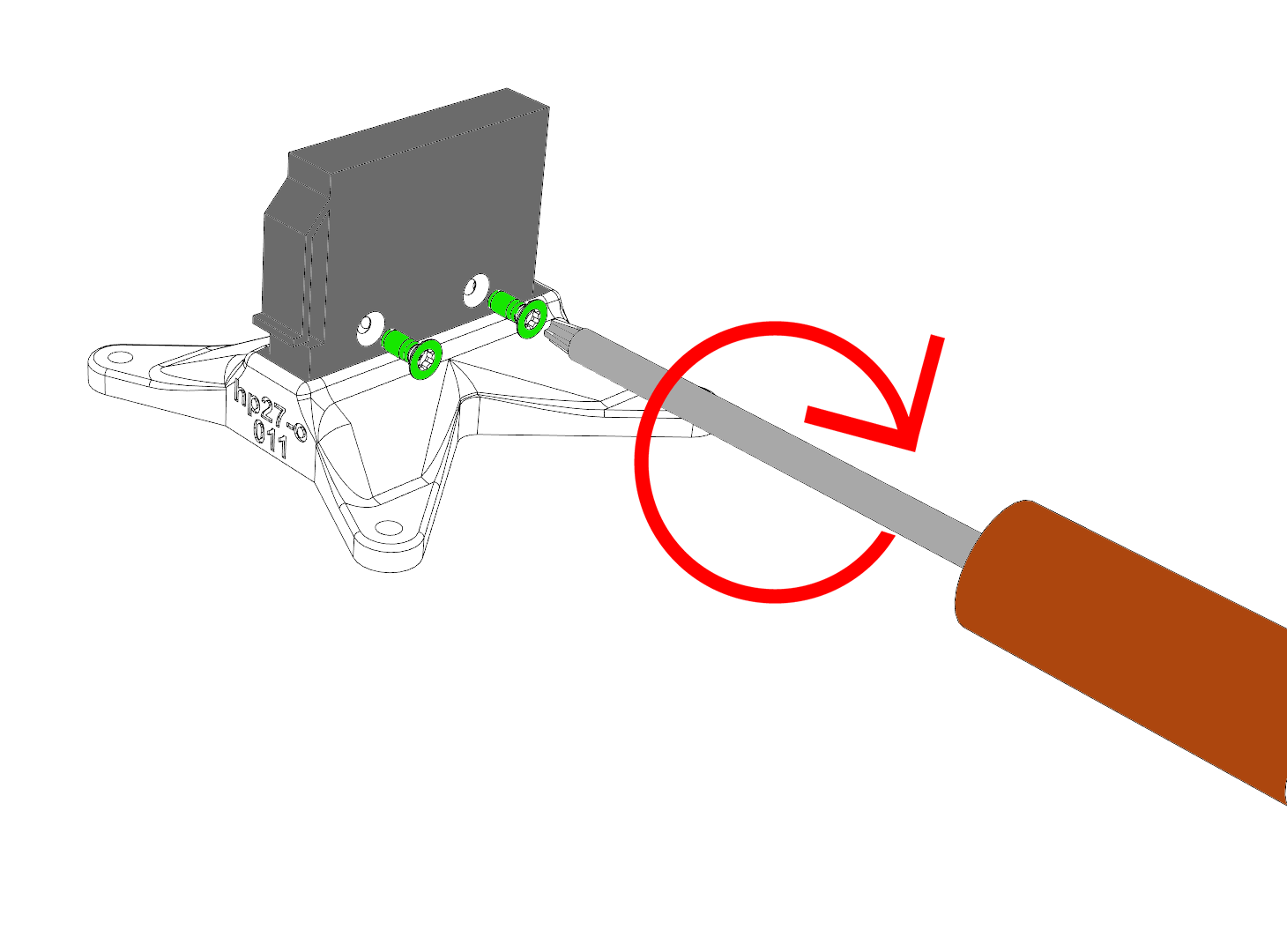

Ta nu de två små skruvarna som medföljer och fäst fästet på 3idee VESA-adaptern. (Figur 4)
Dra inte åt skruvarna för hårt, annars kan det tunna HP-fästet gå sönder.
Figur 4
Steg 6
⚠ Viktigt: Om instruktionerna i detta steg inte är lämpliga för din enhet ska du följa monteringsanvisningarna från tillverkaren av monitorarmen eller den svängbara armen för att montera monitorn på väggen eller den svängbara armen.

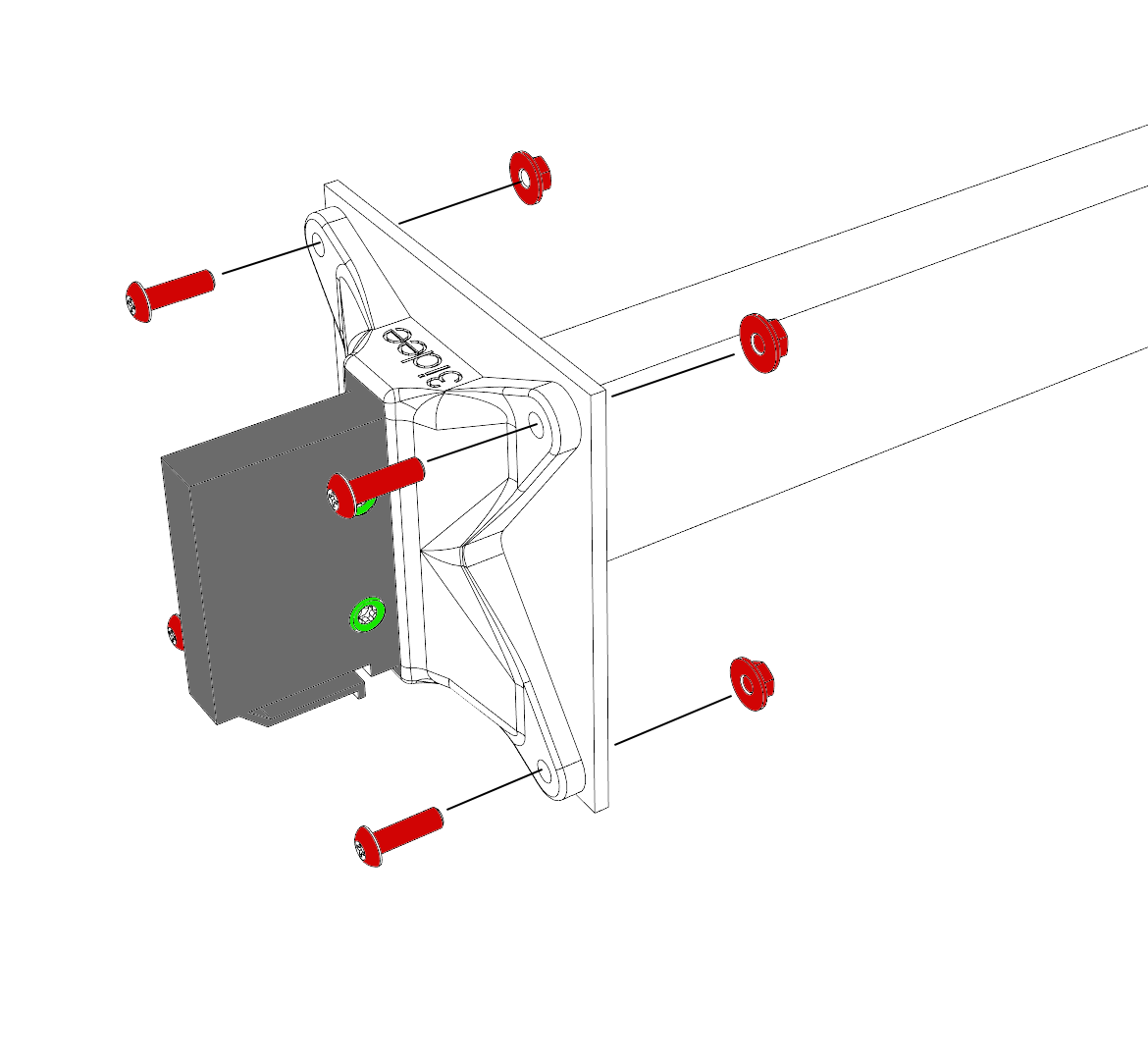

Montera 3idee VESA-adaptern på bildskärmsarmen eller direkt på väggen. (Figur 5)
Figur 5
Steg 7

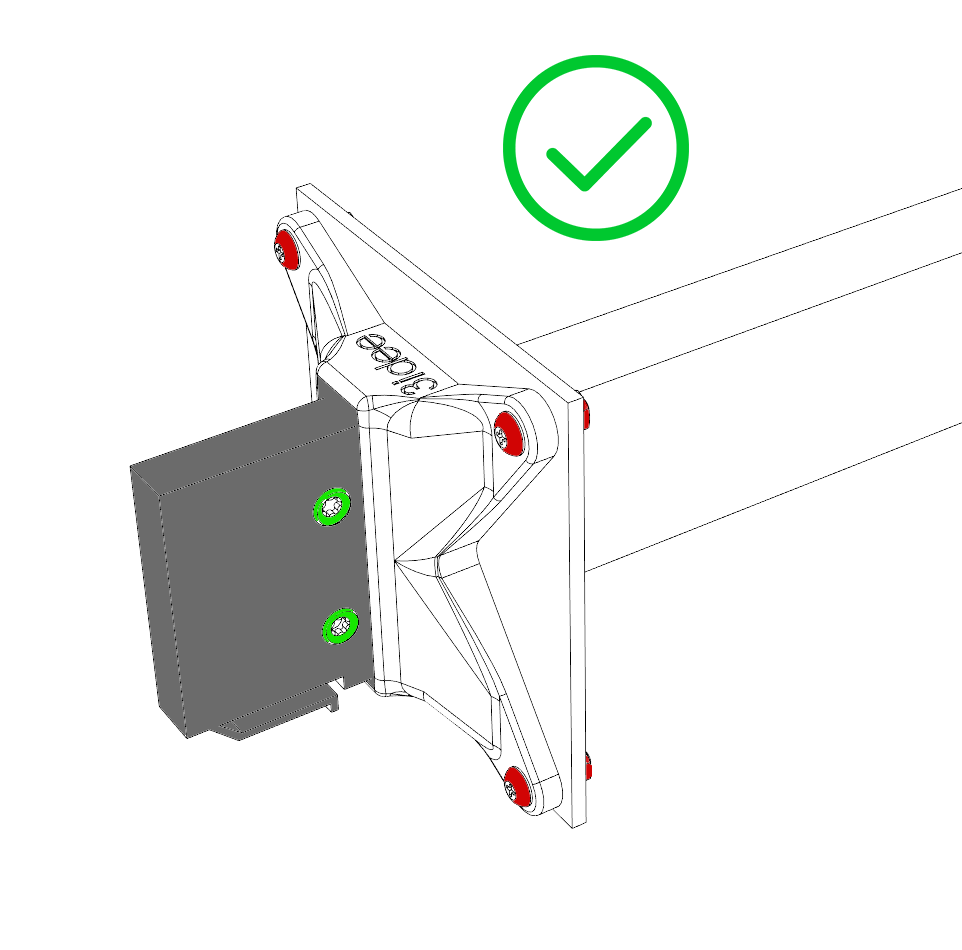

När du har slutfört det sista steget ska du kontrollera att alla skruvar är ordentligt åtdragna. (Figur 6)
Figur 6
Steg 8

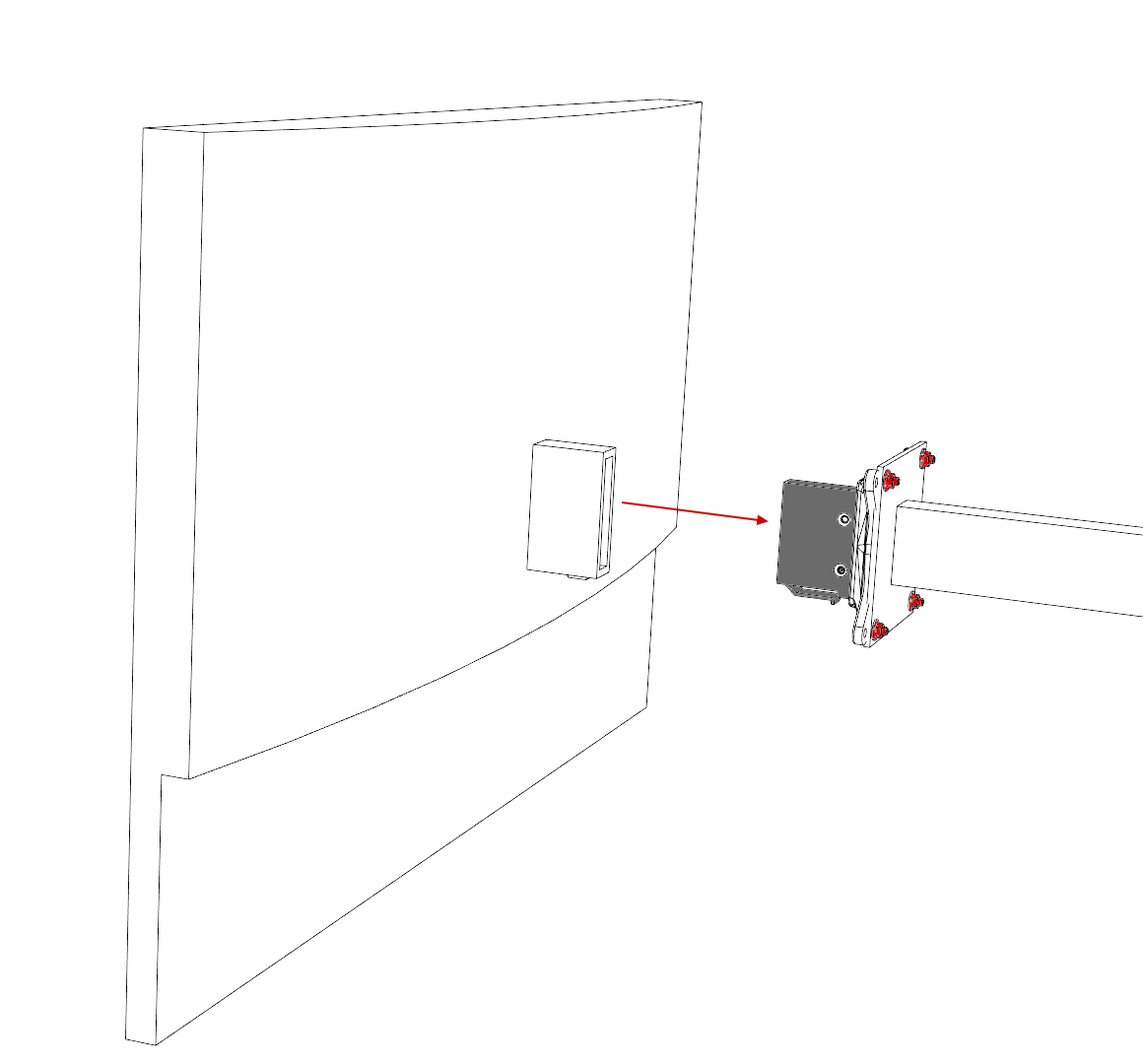

Placera skärmen på adaptern så att den hörbart klickar på plats. (Figur 7)
Obs: Tryck på lite om det behövs !
Figur 7
Steg 9

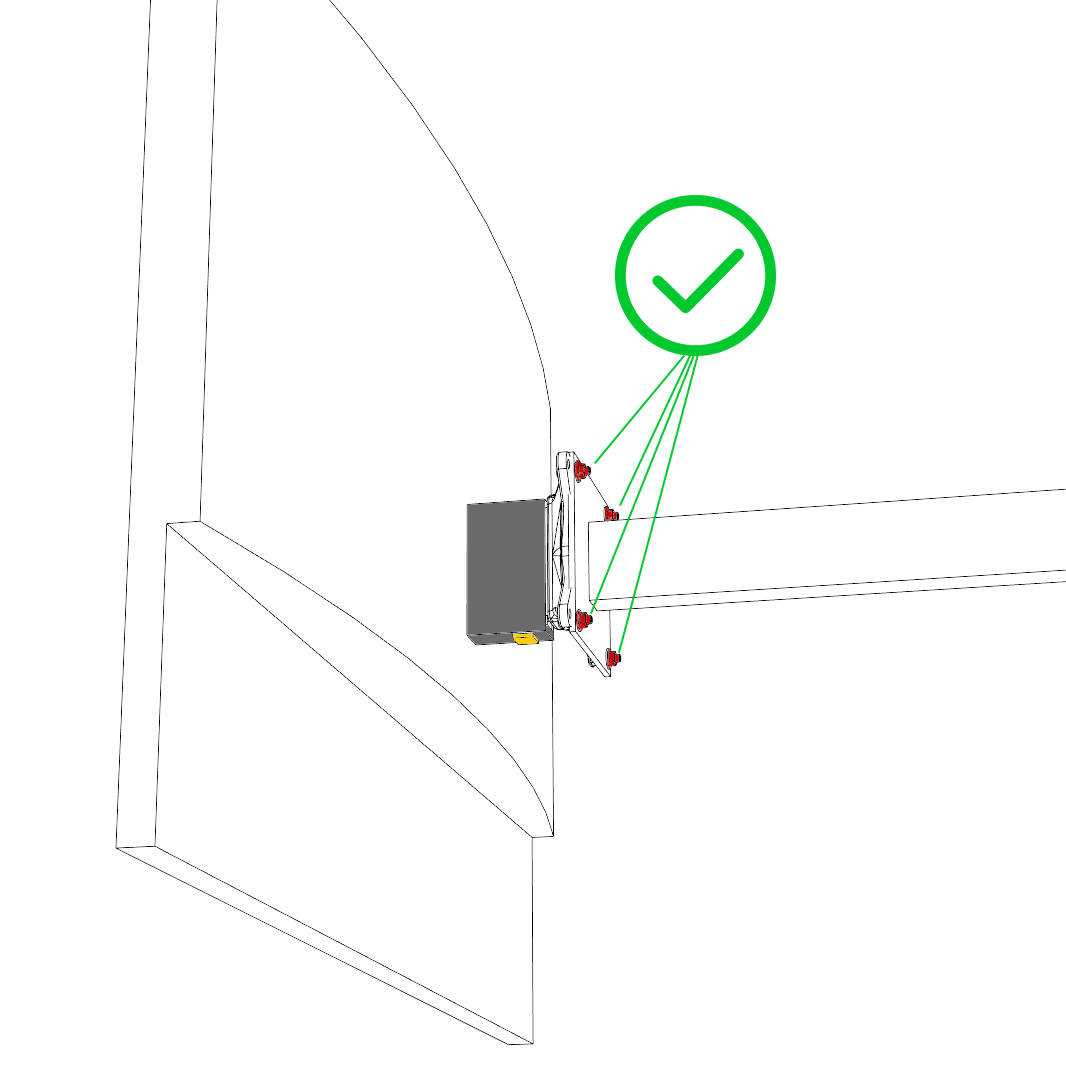

Kontrollera igen att VESA-adaptern sitter ordentligt i skärmen och att alla skruvar är ordentligt åtdragna. (Figur 8)
Figur 8
