de-2318us VESA-adapter
Denna VESA-adapter är kompatibel med följande DELL-skärmar : S2218H S2218HN S2318H S2318HN S2319H S2319HN S2418H S2418HN S2419H S2419HN S2421NX S2718HN S2718HX S2718NX S2721H S2721HN S2721NX SE2219HN
⚠ VARNING
För att minimera risken för skador är det viktigt att noggrant läsa alla instruktioner innan installationen. Vi tar inget ansvar för person- eller sakskador som uppstår genom felaktig användning av denna produkt.
Se också till att noggrant följa produktens tekniska specifikationer.
1. Läs alla instruktioner noggrant.
2. En felaktig installation kan leda till skador eller allvarliga personskador. Se till att produkten och skärmen är säkert monterade innan du använder den.
3. Se till att fästet som produkten ska monteras på kan hantera den totala vikten av skärmen, datorn och adaptern utan problem.
Tekniska Specifikationer
- Maximal monitorvikt: 7 kg / 15,4 lbs
- Kompatibilitet med VESA-standard: 75x75 mm
- Material: plast
- Pivotvinkel: kompatibel (90°)
- Maximal driftstemperatur: 35°C / 95°F
- Maximal omgivningstemperatur: 35°C / 95°F
⚠ VARNING
Överskridande av maximal lastkapacitet, driftstemperatur eller omgivningstemperatur kan leda till allvarliga personskador eller skador.
Viktig Säkerhetsinformation
 |
Läs denna bruksanvisning noggrant och spara den för framtida bruk. Om du lämnar över produkten till tredje part bör dessa anvisningar alltid medfölja. Om dessa anvisningar inte följs kan det leda till person- eller produktskador, för vilka vi inte kan ta något ansvar. |
||||||
VIKTIGT - SPARA FÖR FRAMTIDA REFERENS.
• Denna produkt ska alltid användas i enlighet med angivna säkerhetsinstruktioner.
• Installera inte VESA-adaptern i kombination med bildskärmen på platser där det finns personer nedanför.
• Överskrid inte den maximala vikten för kompatibla bildskärmsmodeller eftersom detta kan leda till allvarliga personskador eller materiella skador.
• Observera den maximala omgivningstemperaturen på 35°C när du använder produkten.
• Montera inte VESA-adaptern nära en värmekälla eller i direkt solljus, eftersom adaptern då kan värmas upp.
• Kontrollera om din monteringspunkt (t.ex. monitorarm) klarar av vikten på monitorn med VESA-adapter.
• Produkten är endast avsedd för montering med ett hålmönster på 75x75 mm.
• Efter installation av VESA-adaptern måste bildskärmens position justeras för att säkerställa korrekt ergonomi.
⚠ FÖRSIKTIGHET
Se till att enheten är avstängd och bortkopplad från strömförsörjningen före installationen för att undvika eventuella personskador eller skador.
1. Före Första Användning
Kontrollera noga att produkten inte har några transportskador och att det inte finns några tillbehör, t.ex. skruvar, som borde ingå i leveransen.
⚠ FÖRSIKTIGHET
Se till att förpackningsmaterial och små skruvar och delar som finns i det är oåtkomliga för barn för att minimera kvävningsrisk och andra risker.
2. Underhåll och Rengöring
2.1 Underhåll
- Vi rekommenderar att du var tredje månad kontrollerar att alla skruvar fortfarande är åtdragna. Kontrollera också regelbundet skicket på alla komponenter i produkten.
- Förvara produkten på en sval och säker plats, helst vid en maximal förvaringstemperatur på 40°C. För extra säkerhet ska produkten förvaras utom räckhåll för barn och helst i sin originalförpackning.
- Undvik vibrationer och stötar för att inte påverka produktens livslängd och funktion.
2.2 Rengöring
- Inga frätande eller heta rengöringsmedel får användas för att rengöra produkten. Även stålborstar, metall eller andra vassa material är olämpliga för rengöring och får inte användas.
- För skonsam och effektiv rengöring rekommenderas användning av en mjuk, fuktig trasa.
3. Avfallshantering
För avfallshantering av denna produkt rekommenderar vi att du kontaktar relevanta lokala myndigheter eller avfallshanteringstjänster. De kan ge dig detaljerad information om tillgängliga avfallshanteringsalternativ och återvinningscentraler i ditt område.
4. Information om Tillverkaren
3idee S.à r.l.
19 Rue de Bitbourg
L-1273 Luxembourg
Luxembourg
mail: info@3idee.eu
5. Hjälp och Återkoppling
Om du behöver hjälp med din artikel finns vi här för dig. Vi uppskattar också all feedback.
https://help.3idee.eu/se/kontakt
Leveransens Omfattning
4x M4x14 skruv med kryssskalle (SP2)
⚠ OBS: Kontrollera vänligen innan montering att alla delar av tillbehöret är kompletta. Om något saknas, vänligen kontakta vår kundtjänst omedelbart via e-post eller telefon. Vi hjälper gärna till.
Horisontell / Vertikal Justering
⚠ OBS: Inte alla VESA-adaptrar och skärmar är designade för vertikal (stående) orientering. Denna begränsning beror ofta på den speciella geometrin hos adaptern eller skärmen. Ignorera inte denna information, eftersom belastningsgränsen för adaptern snabbt kan överskridas vid felaktig montering.
Vi arbetar kontinuerligt med att utveckla skärmar och adaptrar som också är lämpliga för vertikal orientering.
Som standard är dock skärmar designade för horisontell orientering.
Horisontell Montering: JA
Vertikal Montering: JA
Monteringsanvisningar
Steg 1
Ta bort skärmens bas om den redan är monterad.
Steg 2

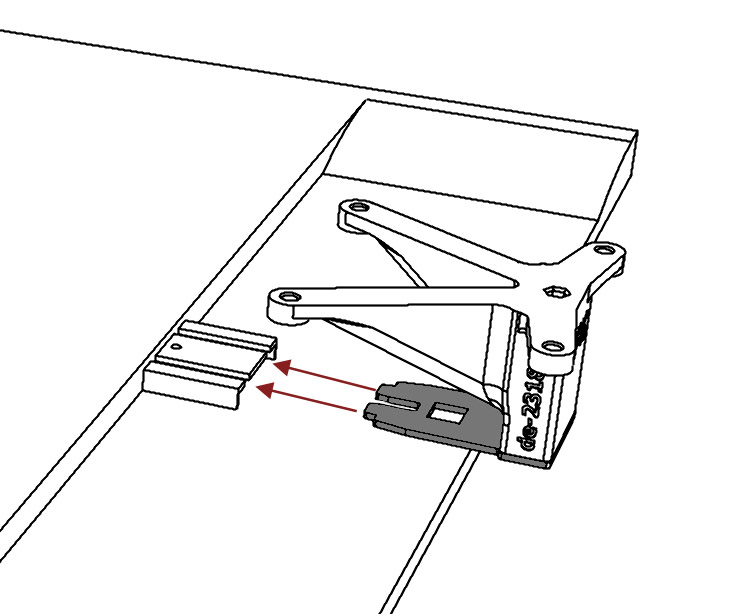

Placera nu skärmen med baksidan uppåt på ett mjukt, säkert underlag och skjut in VESA-adaptern i skärmen enligt bilden. (Figur 1)
När du hör ett "klick" har adaptern låsts på plats och är säkert ansluten till skärmen.
Figur 1
Steg 3

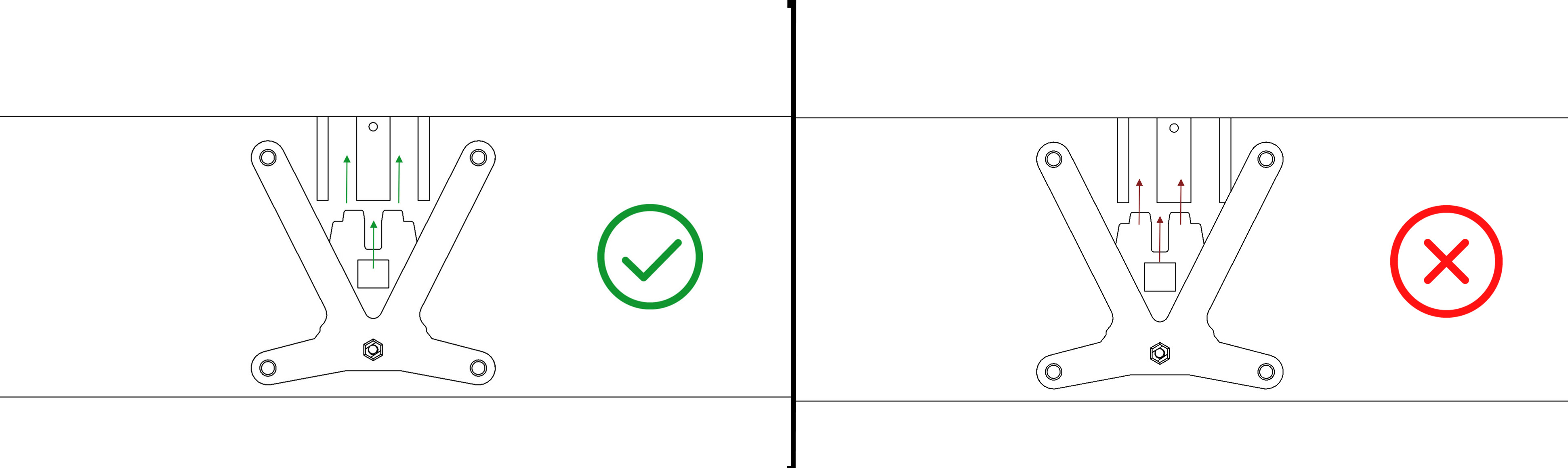

När du sätter in den i monitorn ska du se till att metallplattan på 3idee VESA-adaptern är korrekt riktad i mitten.
Steg 4

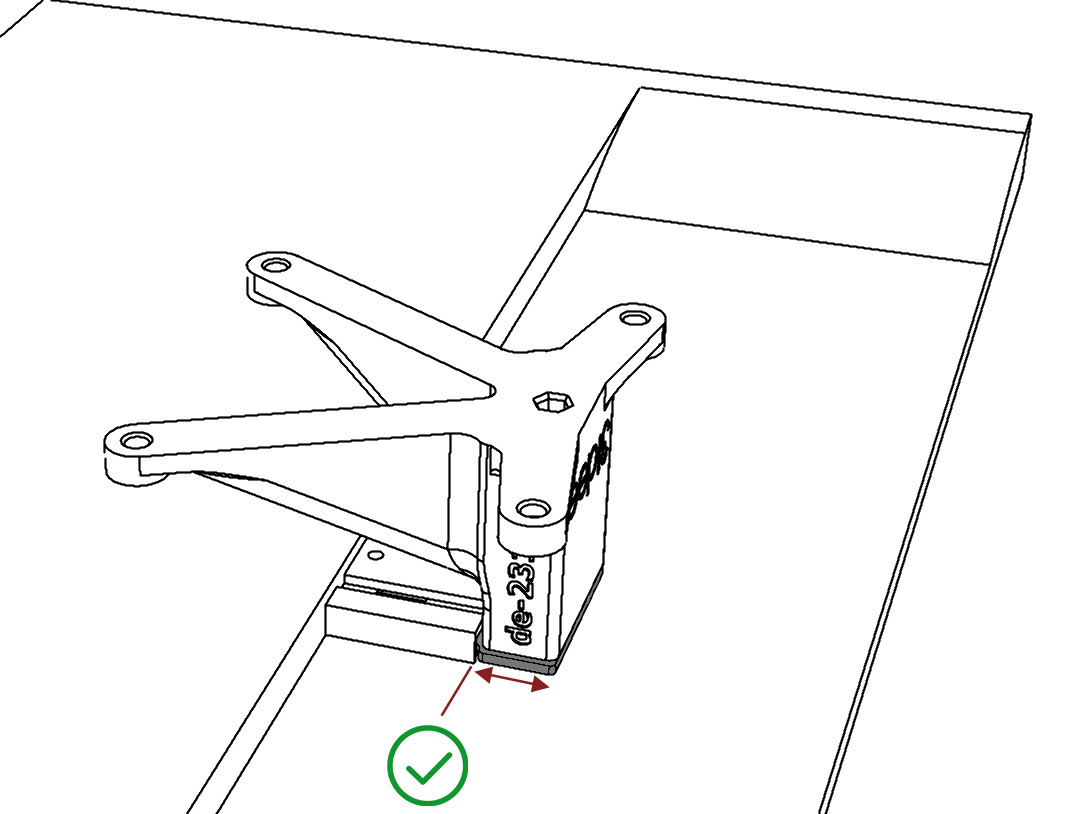

Kontrollera igen att VESA-adaptern är ordentligt ansluten till skärmen. (Figur 2)
Figur 2
Steg 5
⚠ OBS: Om de angivna instruktionerna i detta steg inte är lämpliga för din enhet, vänligen följ monteringsanvisningarna från tillverkaren av din monitorarm eller svängarm för att fästa monitorn på väggen eller svängarmen.
För detta steg rekommenderar vi en 2:a person.

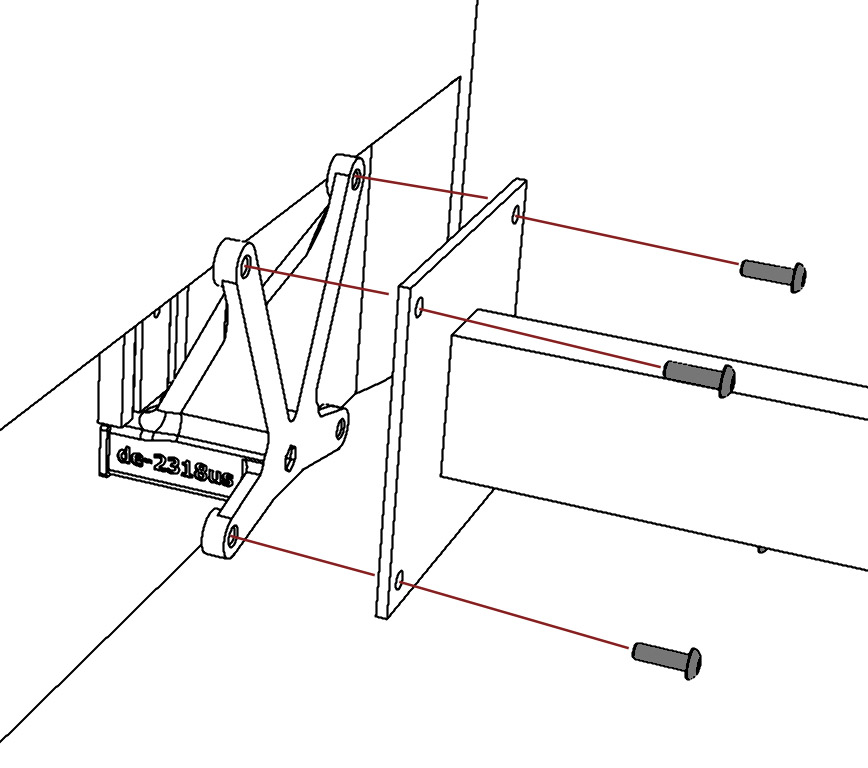

Lyft nu monitorn och håll den mot din monitorhållare. Fäst VESA-adaptern med de 4 medföljande M4x14 skruvarna (Skruvpåse: SP2).
Det är bäst att först fästa 2 skruvar diagonalt, så att monitorn inte kan falla ner och du kan fästa de återstående skruvarna utan problem.
⚠ OBS: Var noga med att använda rätt skruvar!
(Figur 3)
Figur 3
Steg 6

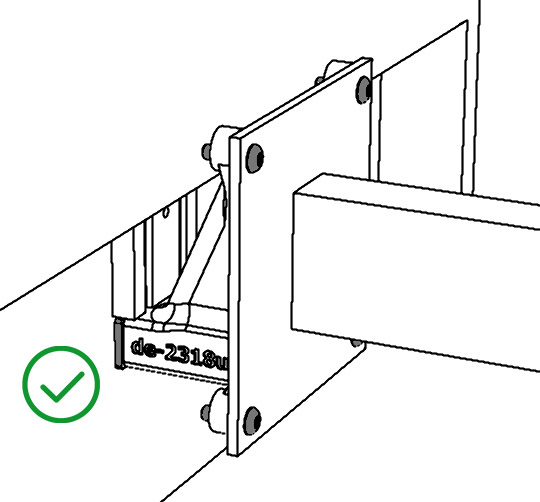

När den är monterad ska den se ut som på bilden. (Figur 4)
Figur 4
