xia-1c Adattatore VESA

L'adattatore VESA è compatibile con i seguenti prodotti Xiaomi (mi.com):

1c

G24

Con l'adattatore VESA, è possibile fissare comodamente il monitor del marchio XIAOMI a un braccio per monitor con schema di fori VESA (75 x 75 mm). Utilizzare le viti e i dadi in dotazione.

Se si desidera montare l'adattatore VESA direttamente a parete, utilizzare viti e tasselli adatti (non inclusi).



Importanti Misure di Sicurezza

Si prega di leggere attentamente queste istruzioni

Si prega di leggere attentamente queste istruzioni e di conservarle per il futuro. Se il prodotto viene trasferito a terzi, queste istruzioni devono sempre essere incluse. Ignorare queste avvertenze può causare lesioni o danni a persone e prodotti, per i quali non possiamo assumerci alcuna responsabilità.



IMPORTANTE - DA CONSERVARE PER FUTURI RIFERIMENTI.

L'uso di questo prodotto deve sempre avvenire in conformità con le avvertenze di sicurezza fornite.
Non installare il tuo adattatore VESA in combinazione con il monitor in luoghi dove ci sono persone sottostanti.
Non superare il peso massimo dei modelli di monitor compatibili, altrimenti potrebbero verificarsi gravi lesioni o danni materiali.
Fai attenzione alla temperatura ambiente massima di 35°C durante l'uso del prodotto.
Non montare l'adattatore VESA vicino a una fonte di calore o sotto la luce solare diretta, poiché ciò potrebbe surriscaldare l'adattatore.
Controlla se il tuo punto di fissaggio (ad es. braccio del monitor) è in grado di sostenere il peso del monitor con l'adattatore VESA.
Il prodotto è progettato esclusivamente per un fissaggio con un modello di fori di 75x75 / 100x100mm / 200x200mm.
Dopo l'installazione dell'adattatore VESA, la posizione del monitor deve essere regolata nuovamente per garantire la corretta ergonomia.

⚠ AVVERTENZA
Assicurati che il dispositivo sia spento e scollegato dalla rete elettrica prima dell'installazione per evitare possibili lesioni o danni.

1. Prima Del Primo Utilizzo

Controllare attentamente che il prodotto non presenti danni da trasporto e che non siano presenti accessori, come ad esempio le viti, che dovrebbero essere inclusi nella fornitura.

⚠ ATTENZIONE
Assicurarsi che i materiali di imballaggio e le piccole viti e parti contenute siano inaccessibili ai bambini per ridurre al minimo il rischio di soffocamento e altri rischi.

2. Manutenzione e Pulizia

2.1 Manutenzione

- Si raccomanda di controllare ogni tre mesi che tutte le viti siano ancora ben strette. Inoltre, controllare regolarmente le condizioni di tutti i componenti del prodotto.
- Conservare il prodotto in un luogo fresco e sicuro, preferibilmente a una temperatura massima di conservazione di 40°C. Per maggiore sicurezza, tenere il prodotto lontano dalla portata dei bambini e preferibilmente nella confezione originale.
- Evitare vibrazioni o urti per non compromettere la durata e la funzionalità del prodotto.

2.2 Pulizia

- Per la pulizia del prodotto non si devono utilizzare detergenti corrosivi o caldi. Allo stesso modo, spazzole metalliche, metallo o altri materiali taglienti non sono adatti alla pulizia e non devono essere utilizzati.
- Per una pulizia delicata ed efficace, si raccomanda l'uso di un panno morbido e umido.

3. Smaltimento

Per lo smaltimento di questo prodotto, si consiglia di contattare le autorità locali competenti o i servizi di smaltimento. Questi possono fornirvi informazioni dettagliate sulle opzioni di smaltimento e sui centri di riciclaggio disponibili nella vostra zona.

4. Informazioni sul Produttore

3idee S.à r.l.
19 Rue de Bitbourg
L-1273 Luxembourg
Luxembourg

mail: info@3idee.eu

5. Aiuto e Feedback

Se avete bisogno di aiuto per il vostro articolo, siamo qui per voi. Apprezziamo inoltre qualsiasi feedback.

https://help.3idee.eu/it/contatt



Accessori in Dotazione

Vite M4x14 con intaglio a croce (SP5 o SP1)

4x Vite M4x14 con intaglio a croce (SP5 o SP1)

Dado M4 con flangia (SP5 o SP1)

4x Dado M4 con flangia (SP5 o SP1)

Vite M3x8 con intaglio a croce (SP5)

2x Vite M3x8 con intaglio a croce (SP5)



Allineamento Orizzontale / Verticale

Nota bene: Non tutti gli adattatori VESA e i monitor sono progettati per l'orientamento verticale. Questa limitazione è spesso dovuta alla particolare geometria dell'adattatore o del monitor. Non ignorare questa informazione, poiché il limite di carico dell'adattatore viene superato rapidamente se non viene montato correttamente.

Stiamo lavorando costantemente allo sviluppo di monitor e adattatori adatti anche all'allineamento verticale.

Per impostazione predefinita, tuttavia, i monitor sono progettati per l'orientamento orizzontale.

Montaggio Orizzontale: SÌ

xia-1c Adattatore VESA

Montaggio Verticale:  SÌ

xia-1c Adattatore VESA


Istruzioni per il Montaggio

Passo 1

Rimuovere la base del monitor se è già attaccata.


Passo 2

⚠ Importante: Se le istruzioni di questa fase non sono adatte al vostro dispositivo, seguite le linee guida di montaggio fornite dal produttore del braccio del monitor o del braccio girevole per montare il monitor alla parete o al braccio girevole.

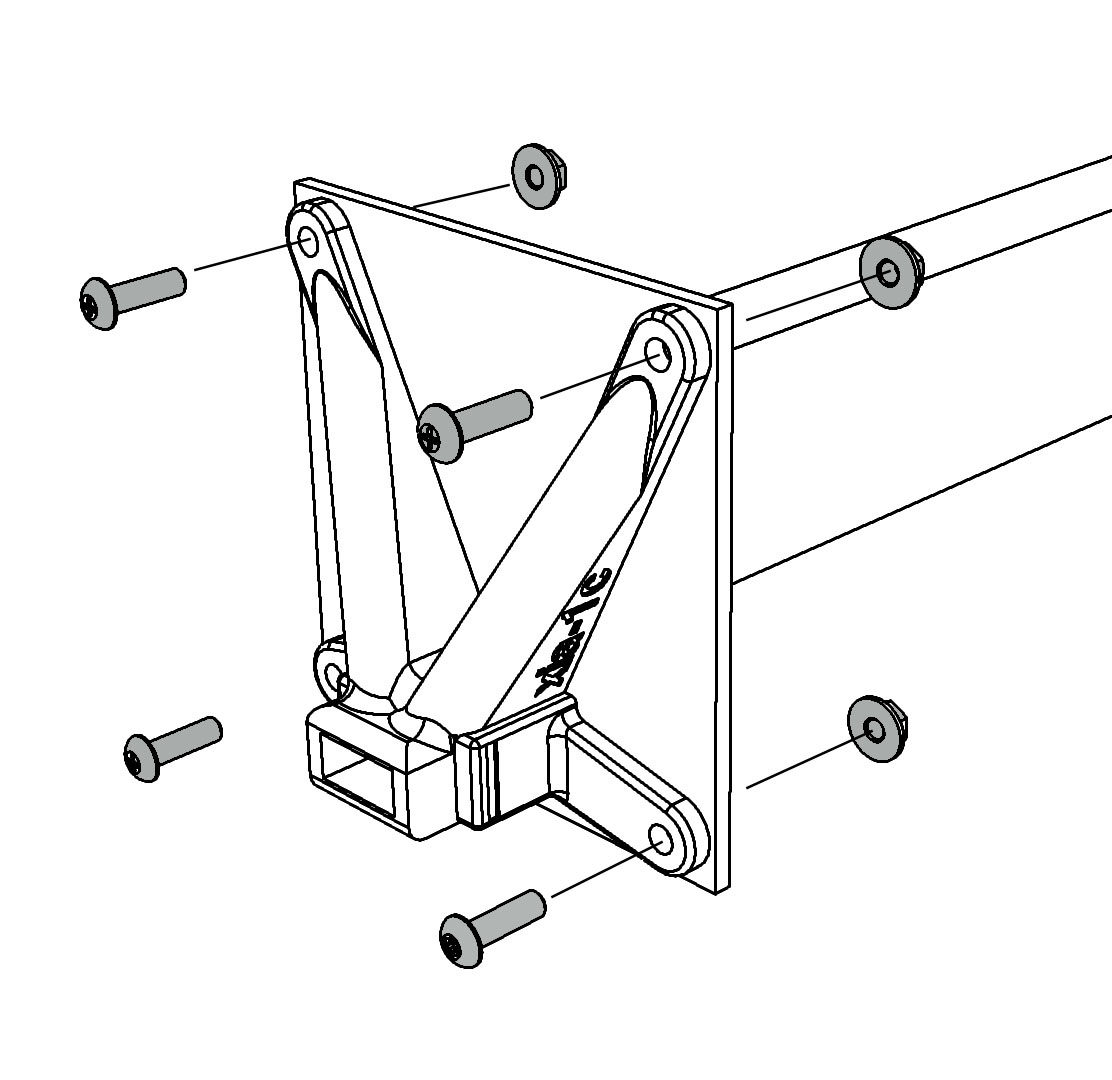

Montare l'adattatore sull'attacco VESA del braccio del monitor o direttamente sulla parete. (Figura 1)

xia-1c Adattatore VESA Figura 1

Passo 3

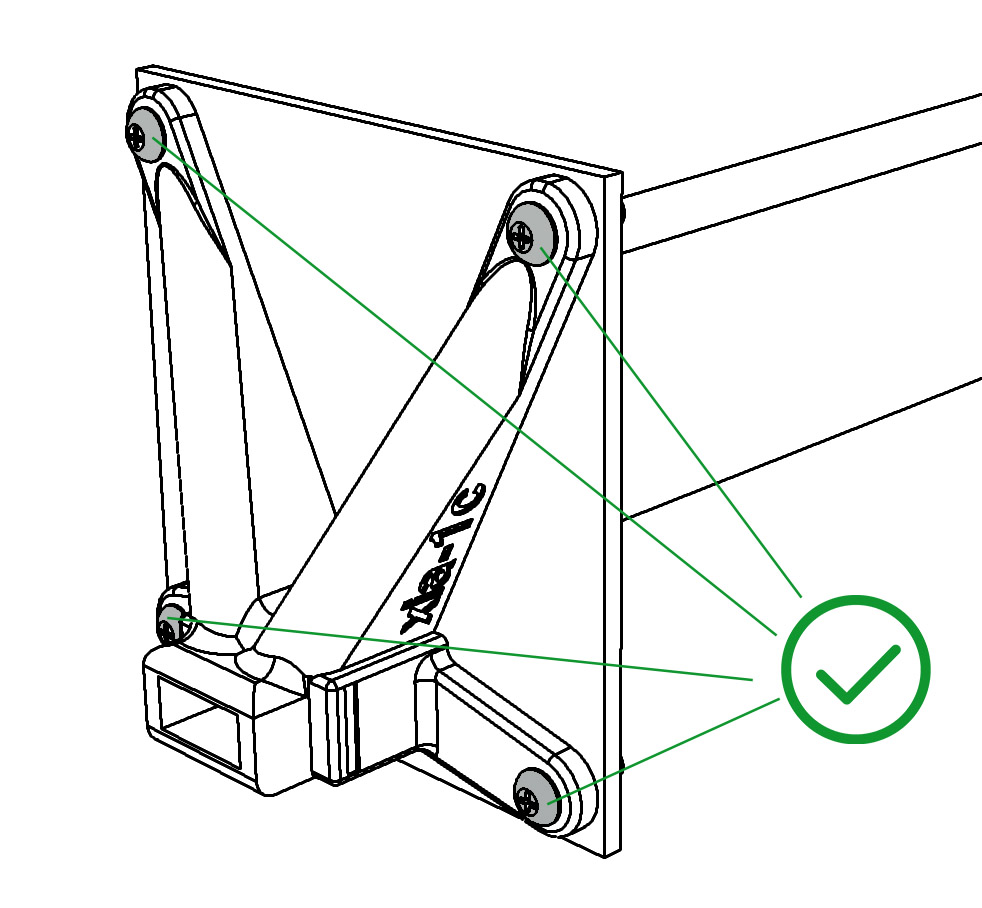

Una volta completato l'ultimo passo, controllate che tutte le viti siano serrate. (Figura 2)

xia-1c Adattatore VESA Figura 2

Passo 4

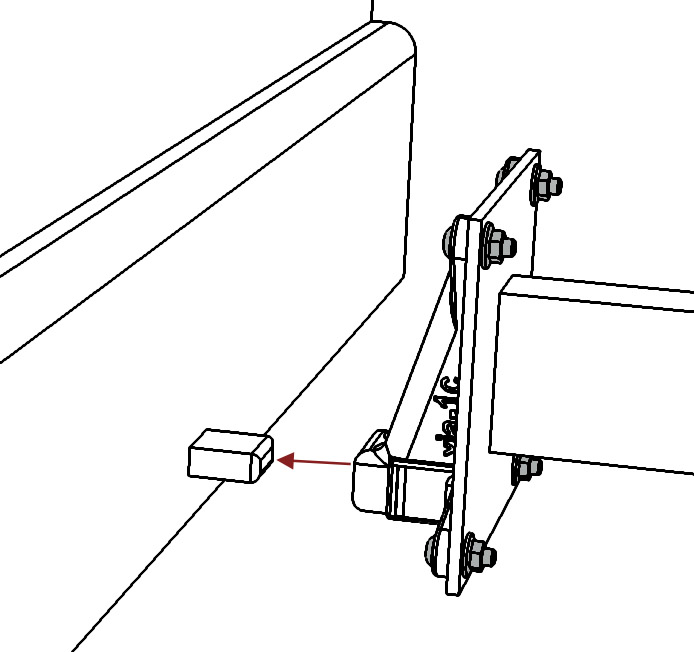

Ora inserite la parte metallica del monitor nell'adattatore VESA con una mano e tenete il braccio VESA con l'altra mano. (Figura 3) Assicuratevi di fissare bene il monitor con la mano mentre non è completamente avvitato.

xia-1c Adattatore VESA Figura 3

Passo 5

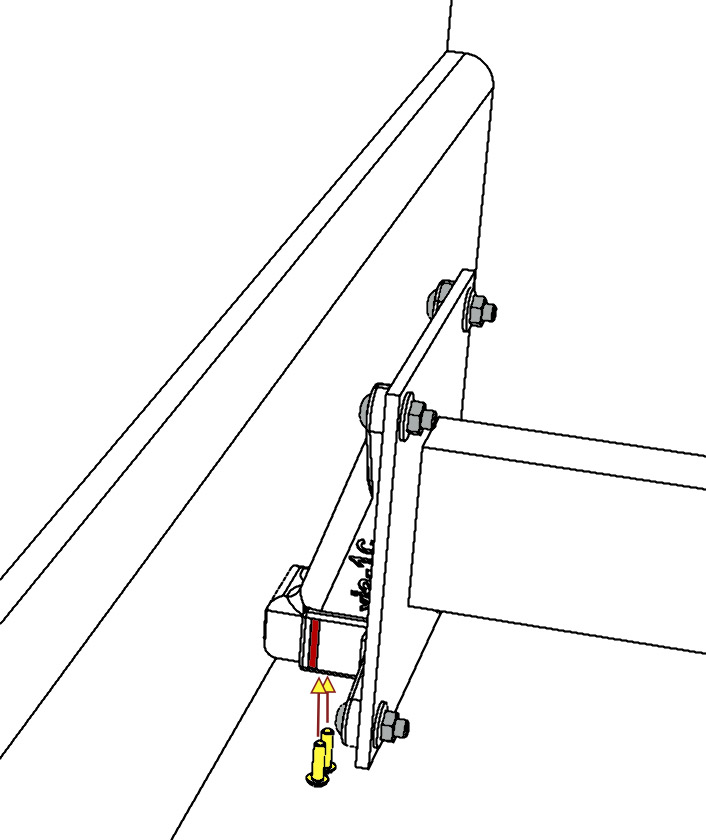

Continuare a tenere il monitor nell'adattatore VESA con una mano e fissarlo con le viti in dotazione (SP5) con l'altra mano. I segni sul lato (rosso) servono da guida per la posizione dei fori sotto l'adattatore VESA. (Figura 4)

xia-1c Adattatore VESA Figura 4
