smsng-c32 Adattatore VESA

L'adattatore VESA è compatibile con i seguenti monitor Samsung (samsung.com):

C24H711

C27H711

C32H711

Con l'adattatore VESA, è possibile fissare facilmente il monitor SAMSUNG a un braccio con schema di fori VESA (75 x 75 mm). A tale scopo, utilizzare le viti e i dadi in dotazione.

Il montaggio diretto a parete NON è possibile in quanto l'adattatore VESA contiene già filettature metriche attraverso le quali non è possibile inserire viti per il montaggio a parete.



Importanti Misure di Sicurezza

Si prega di leggere attentamente queste istruzioni

Si prega di leggere attentamente queste istruzioni e di conservarle per il futuro. Se il prodotto viene trasferito a terzi, queste istruzioni devono sempre essere incluse. Ignorare queste avvertenze può causare lesioni o danni a persone e prodotti, per i quali non possiamo assumerci alcuna responsabilità.



IMPORTANTE - DA CONSERVARE PER FUTURI RIFERIMENTI.

• L'uso di questo prodotto deve sempre avvenire in conformità con le avvertenze di sicurezza fornite.
• Non installare il tuo adattatore VESA in combinazione con il monitor in luoghi dove ci sono persone sottostanti.
• Non superare il peso massimo dei modelli di monitor compatibili, altrimenti potrebbero verificarsi gravi lesioni o danni materiali.
• Fai attenzione alla temperatura ambiente massima di 35°C durante l'uso del prodotto.
• Non montare l'adattatore VESA vicino a una fonte di calore o sotto la luce solare diretta, poiché ciò potrebbe surriscaldare l'adattatore.
• Controlla se il tuo punto di fissaggio (ad es. braccio del monitor) è in grado di sostenere il peso del monitor con l'adattatore VESA.
• Il prodotto è progettato esclusivamente per un fissaggio con un modello di fori di 75x75 / 100x100mm / 200x200mm.
• Dopo l'installazione dell'adattatore VESA, la posizione del monitor deve essere regolata nuovamente per garantire la corretta ergonomia.

⚠ AVVERTENZA
Assicurati che il dispositivo sia spento e scollegato dalla rete elettrica prima dell'installazione per evitare possibili lesioni o danni.

1. Prima Del Primo Utilizzo

Controllare attentamente che il prodotto non presenti danni da trasporto e che non siano presenti accessori, come ad esempio le viti, che dovrebbero essere inclusi nella fornitura.

⚠ ATTENZIONE
Assicurarsi che i materiali di imballaggio e le piccole viti e parti contenute siano inaccessibili ai bambini per ridurre al minimo il rischio di soffocamento e altri rischi.

2. Manutenzione e Pulizia

2.1 Manutenzione

- Si raccomanda di controllare ogni tre mesi che tutte le viti siano ancora ben strette. Inoltre, controllare regolarmente le condizioni di tutti i componenti del prodotto.
- Conservare il prodotto in un luogo fresco e sicuro, preferibilmente a una temperatura massima di conservazione di 40°C. Per maggiore sicurezza, tenere il prodotto lontano dalla portata dei bambini e preferibilmente nella confezione originale.
- Evitare vibrazioni o urti per non compromettere la durata e la funzionalità del prodotto.

2.2 Pulizia

- Per la pulizia del prodotto non si devono utilizzare detergenti corrosivi o caldi. Allo stesso modo, spazzole metalliche, metallo o altri materiali taglienti non sono adatti alla pulizia e non devono essere utilizzati.
- Per una pulizia delicata ed efficace, si raccomanda l'uso di un panno morbido e umido.

3. Smaltimento

Per lo smaltimento di questo prodotto, si consiglia di contattare le autorità locali competenti o i servizi di smaltimento. Questi possono fornirvi informazioni dettagliate sulle opzioni di smaltimento e sui centri di riciclaggio disponibili nella vostra zona.

4. Informazioni sul Produttore

3idee S.à r.l.
19 Rue de Bitbourg
L-1273 Luxembourg
Luxembourg

mail: info@3idee.eu

5. Aiuto e Feedback

Se avete bisogno di aiuto per il vostro articolo, siamo qui per voi. Apprezziamo inoltre qualsiasi feedback.

https://help.3idee.eu/it/contatt



Accessori in Dotazione

Vite M4x16 con intaglio a croce (SP12)

4x Vite M4x16 con intaglio a croce (SP12)



Allineamento Orizzontale / Verticale

Nota bene: Non tutti gli adattatori VESA e i monitor sono progettati per l'orientamento verticale. Questa limitazione è spesso dovuta alla particolare geometria dell'adattatore o del monitor. Non ignorare questa informazione, poiché il limite di carico dell'adattatore viene superato rapidamente se non viene montato correttamente.

Stiamo lavorando costantemente allo sviluppo di monitor e adattatori adatti anche all'allineamento verticale.

Per impostazione predefinita, tuttavia, i monitor sono progettati per l'orientamento orizzontale.

Montaggio Orizzontale: SÌ

smsng-c32 Adattatore VESA

Montaggio Verticale:  SÌ

smsng-c32 Adattatore VESA


Istruzioni di Montaggio come Video



Istruzioni di Montaggio

Passo 1

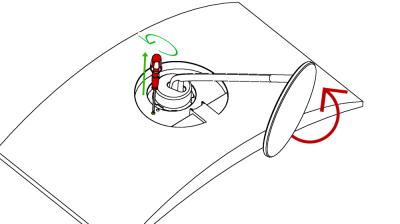

Rimuovere la base del monitor curvo Samsung, se è già fissata.

A tale scopo, utilizzare un cacciavite o una penna perpremere il pulsante "Service". (Figura 1)

Il supporto è ora sbloccato. A questo punto, ruotare il supporto verso destra per sbloccarlo.

smsng-c32 Adattatore VESA Figura 1

Passo 2

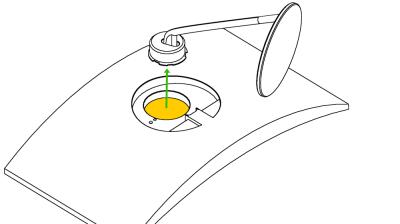

Ora tirate il cavalletto verso l'alto. (Figura 2)

smsng-c32 Adattatore VESA Figura 2

Passo 3

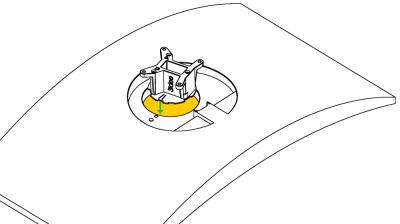

Ora prendete l'adattatore VESA e allineatelo come illustrato, utilizzando le linee sull'adattatore VESA e il punto sul monitor. (Figura 3)

Assicurarsi che il segno "up" sia allineato con il bordo superiore del monitor.

Questo è necessario per poter avvitare correttamente l'adattatore nel supporto.

smsng-c32 Adattatore VESA Figura 3

Passo 4

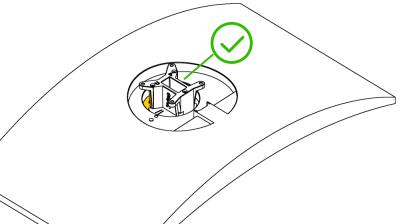

A questo punto, ruotare l'adattatore VESA verso destra finché non scatta in posizione . (Figura 4)

A questo punto l'adattatore VESA non dovrebbe più potersi allentare!

smsng-c32 Adattatore VESA Figura 4

Passo 5

⚠ AVVISO: Se le istruzioni fornite in questo passaggio non sono adatte al tuo dispositivo, ti preghiamo di seguire le linee guida di montaggio del produttore del tuo braccio per monitor o braccio girevole per fissare il monitor al muro o al braccio girevole.



Per questo passaggio ti consigliamo di avere una 2. persona.

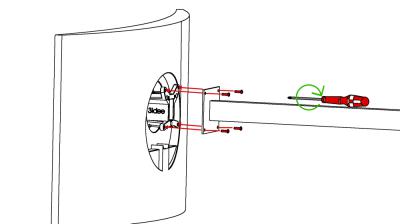

Ora solleva il monitor e posizionalo sul supporto per monitor. Fissa l'adattatore VESA con le 4 viti M4x14 fornite (Sacchetto delle viti: SP2).

È meglio fissare prima 2 viti in diagonale, in modo che il monitor non possa più cadere e tu possa fissare le restanti viti senza difficoltà.

⚠ AVVISO: Fai attenzione alle viti corrette!

(Figura 3)

smsng-c32 Adattatore VESA Figura 3

Passo 6

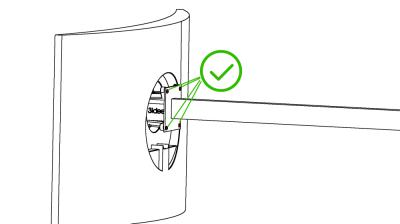

Verificare che tutte e 4 le viti siano serrate correttamente. (Figura 6)

smsng-c32 Adattatore VESA Figura 6
