L'adattatore VESA è compatibile con i seguenti monitor Philips (philips.com):
Evnia 34m2c8600
Con l'adattatore VESA, è possibile fissare facilmente il monitor PHILIPS a un braccio con schema di fori VESA (75 x 75 mm). A tale scopo, utilizzare le viti e i dadi in dotazione.
Il montaggio diretto a parete NON è possibile, poiché l'adattatore VESA contiene già filettature metriche attraverso le quali non è possibile inserire viti per il montaggio a parete.
![]() |
Si prega di leggere attentamente queste istruzioni e di conservarle per il futuro. Se il prodotto viene trasferito a terzi, queste istruzioni devono sempre essere incluse. Ignorare queste avvertenze può causare lesioni o danni a persone e prodotti, per i quali non possiamo assumerci alcuna responsabilità. |
||||||
IMPORTANTE - DA CONSERVARE PER FUTURI RIFERIMENTI.
• L'uso di questo prodotto deve sempre avvenire in conformità con le avvertenze di sicurezza fornite.
• Non installare il tuo adattatore VESA in combinazione con il monitor in luoghi dove ci sono persone sottostanti.
• Non superare il peso massimo dei modelli di monitor compatibili, altrimenti potrebbero verificarsi gravi lesioni o danni materiali.
• Fai attenzione alla temperatura ambiente massima di 35°C durante l'uso del prodotto.
• Non montare l'adattatore VESA vicino a una fonte di calore o sotto la luce solare diretta, poiché ciò potrebbe surriscaldare l'adattatore.
• Controlla se il tuo punto di fissaggio (ad es. braccio del monitor) è in grado di sostenere il peso del monitor con l'adattatore VESA.
• Il prodotto è progettato esclusivamente per un fissaggio con un modello di fori di 75x75 / 100x100mm / 200x200mm.
• Dopo l'installazione dell'adattatore VESA, la posizione del monitor deve essere regolata nuovamente per garantire la corretta ergonomia.
⚠ AVVERTENZA
Assicurati che il dispositivo sia spento e scollegato dalla rete elettrica prima dell'installazione per evitare possibili lesioni o danni.
Controllare attentamente che il prodotto non presenti danni da trasporto e che non siano presenti accessori, come ad esempio le viti, che dovrebbero essere inclusi nella fornitura.
⚠ ATTENZIONE
Assicurarsi che i materiali di imballaggio e le piccole viti e parti contenute siano inaccessibili ai bambini per ridurre al minimo il rischio di soffocamento e altri rischi.
2.1 Manutenzione
- Si raccomanda di controllare ogni tre mesi che tutte le viti siano ancora ben strette. Inoltre, controllare regolarmente le condizioni di tutti i componenti del prodotto.
- Conservare il prodotto in un luogo fresco e sicuro, preferibilmente a una temperatura massima di conservazione di 40°C. Per maggiore sicurezza, tenere il prodotto lontano dalla portata dei bambini e preferibilmente nella confezione originale.
- Evitare vibrazioni o urti per non compromettere la durata e la funzionalità del prodotto.
2.2 Pulizia
- Per la pulizia del prodotto non si devono utilizzare detergenti corrosivi o caldi. Allo stesso modo, spazzole metalliche, metallo o altri materiali taglienti non sono adatti alla pulizia e non devono essere utilizzati.
- Per una pulizia delicata ed efficace, si raccomanda l'uso di un panno morbido e umido.
Per lo smaltimento di questo prodotto, si consiglia di contattare le autorità locali competenti o i servizi di smaltimento. Questi possono fornirvi informazioni dettagliate sulle opzioni di smaltimento e sui centri di riciclaggio disponibili nella vostra zona.
3idee S.à r.l.
19 Rue de Bitbourg
L-1273 Luxembourg
Luxembourg
mail: info@3idee.eu
Se avete bisogno di aiuto per il vostro articolo, siamo qui per voi. Apprezziamo inoltre qualsiasi feedback.
https://help.3idee.eu/it/contatt
4x Vite M4x14 con intaglio a croce (SP2)
2x Vite M3x20 con intaglio a croce (SP11)
Nota bene: Non tutti gli adattatori VESA e i monitor sono progettati per l'orientamento verticale. Questa limitazione è spesso dovuta alla particolare geometria dell'adattatore o del monitor. Non ignorare questa informazione, poiché il limite di carico dell'adattatore viene superato rapidamente se non viene montato correttamente.
Stiamo lavorando costantemente allo sviluppo di monitor e adattatori adatti anche all'allineamento verticale.
Per impostazione predefinita, tuttavia, i monitor sono progettati per l'orientamento orizzontale.
Rimuovere la base del monitor PHILIPS premendo attraverso la clip bianca fino a quando il supporto può essere estratto.

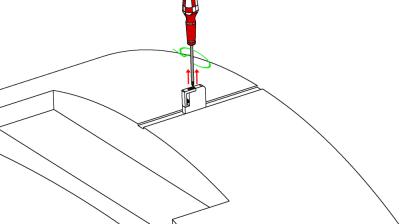

A questo punto, posizionare un cacciavite Phillips nella posizione indicata e svitare le due viti piccole. (Figura 1)

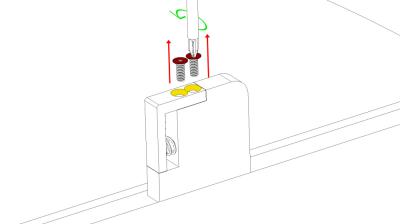

Ecco una vista dettagliata. (Figura 2)

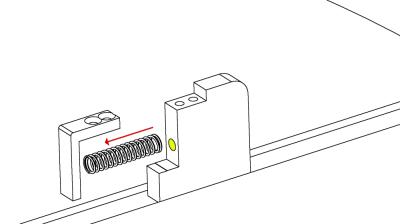

Rimuovere ora il fermaglio bianco e la molla come mostrato. (Figura 3)

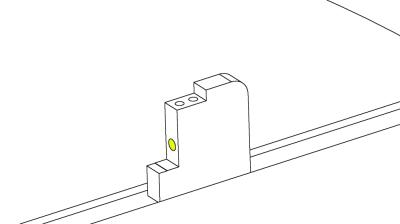

Ecco come dovrebbe apparire il montaggio dopo lo smontaggio. (Figura 4)

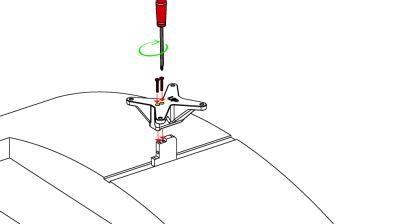

A questo punto, fissare l'adattatore VESA 3idee al supporto e avvitarlo con le 2 viti Phillips M3x20 (SP11) incluse nella fornitura. (Figura 5)
ATTENZIONE: Assicurarsi che il segno "UP" sia allineato con il bordo superiore dello schermo!

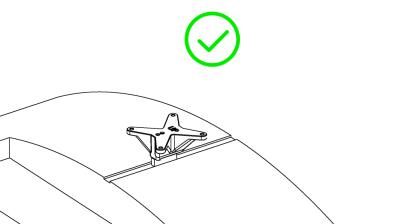

Ecco come dovrebbe apparire l'adattatore VESA montato correttamente. Verificare che entrambe le viti siano state serrate correttamente. (Figura 6)
⚠ Importante: Se le istruzioni di questa fase non sono adatte al vostro dispositivo, seguite le linee guida di montaggio del produttore del braccio del monitor o del braccio girevole per montare il monitor alla parete o al braccio girevole.
Si consiglia di far eseguire questa operazione da una seconda persona.

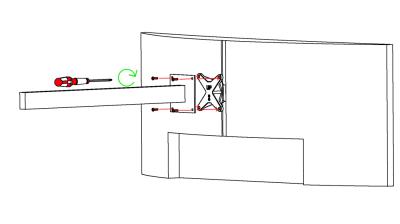

A questo punto, sollevare il monitor e tenerlo appoggiato al supporto del monitor. Fissare l'adattatore VESA utilizzando le 4 viti M4x14 in dotazione (busta delle viti: SP2). (Figura 7)
È preferibile fissare prima 2 viti in diagonale, in modo che il monitor non possa più cadere e sia possibile fissare facilmente le altre viti.
ATTENZIONE: Assicurarsi di utilizzare le viti giuste!

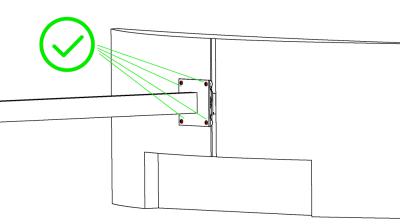

Assicurarsi che tutte e 4 le viti siano saldamente serrate. (Figura 8)
