hw-se24 Adattatore VESA

L'adattatore VESA è compatibile con i seguenti prodotti HUAWEI (huawei.com) compatibile:

MateView SE Standard Edition 24


Con l'adattatore VESA, è possibile fissare facilmente il monitor HUAWEI a un braccio per monitor con schema di fori VESA (75 x 75 mm). A tale scopo, utilizzare le viti e i dadi in dotazione.

Il montaggio diretto a parete NON è possibile, poiché l'adattatore VESA contiene già filettature metriche attraverso le quali non è possibile inserire viti per il montaggio a parete.



Importanti Misure di Sicurezza

Si prega di leggere attentamente le presenti istruzioni

Si prega di leggere attentamente le presenti istruzioni e di conservarle per future consultazioni. Se il prodotto viene ceduto a terzi, queste istruzioni devono essere sempre trasmesse. La mancata osservanza di queste istruzioni può causare lesioni o danni alle persone o al prodotto, per i quali non ci assumiamo alcuna responsabilità.



IMPORTANTE - CONSERVARE PER RIFERIMENTO FUTURO.

• Questo prodotto deve essere sempre utilizzato in conformità alle istruzioni di sicurezza fornite.
• Non superare il peso massimo dei modelli di monitor compatibili, poiché potrebbero verificarsi lesioni gravi o danni materiali.
• Durante l'utilizzo del prodotto, rispettare la temperatura ambiente massima di 35°C.
• Non montare l'adattatore VESA vicino a una fonte di calore o alla luce diretta del sole per evitare che l'adattatore si riscaldi.
Verificare che il punto di montaggio (ad esempio, il braccio del monitor) sia in grado di sostenere il peso del monitor con l'adattatore VESA.
Il prodotto è progettato per essere montato solo con una foratura di 75x75 mm.
• Dopo l'installazione dell'adattatore VESA, la posizione del monitor deve essere regolata per garantire una corretta ergonomia.

⚠ ATTENZIONE
Prima di procedere all'installazione, assicurarsi che l'unità sia spenta e scollegata dalla rete elettrica per evitare possibili lesioni o danni.

1. Prima Del Primo Utilizzo

Controllare attentamente che il prodotto non presenti danni da trasporto e che non siano presenti accessori, come ad esempio le viti, che dovrebbero essere inclusi nella fornitura.

⚠ ATTENZIONE
Assicurarsi che i materiali di imballaggio e le piccole viti e parti contenute siano inaccessibili ai bambini per ridurre al minimo il rischio di soffocamento e altri rischi.

2. Manutenzione e Pulizia

2.1 Manutenzione

- Si raccomanda di controllare ogni tre mesi che tutte le viti siano ancora ben strette. Inoltre, controllare regolarmente le condizioni di tutti i componenti del prodotto.
- Conservare il prodotto in un luogo fresco e sicuro, preferibilmente a una temperatura massima di conservazione di 40°C. Per maggiore sicurezza, tenere il prodotto lontano dalla portata dei bambini e preferibilmente nella confezione originale.
- Evitare vibrazioni o urti per non compromettere la durata e la funzionalità del prodotto.

2.2 Pulizia

- Per la pulizia del prodotto non si devono utilizzare detergenti corrosivi o caldi. Allo stesso modo, spazzole metalliche, metallo o altri materiali taglienti non sono adatti alla pulizia e non devono essere utilizzati.
- Per una pulizia delicata ed efficace, si raccomanda l'uso di un panno morbido e umido.

3. Smaltimento

Per lo smaltimento di questo prodotto, si consiglia di contattare le autorità locali competenti o i servizi di smaltimento. Questi possono fornirvi informazioni dettagliate sulle opzioni di smaltimento e sui centri di riciclaggio disponibili nella vostra zona.

4. Informazioni sul Produttore

3idee S.à r.l.
19 Rue de Bitbourg
L-1273 Luxembourg
Luxembourg

mail: info@3idee.eu

5. Aiuto e Feedback

Se avete bisogno di aiuto per il vostro articolo, siamo qui per voi. Apprezziamo inoltre qualsiasi feedback.

https://help.3idee.eu/it/contatt



Accessori in Dotazione

Vite M4x14 con intaglio a croce (SP2)

4x Vite M4x14 con intaglio a croce (SP2)

Vite M4x10 con intaglio a croce (SP4)

2x Vite M4x10 con intaglio a croce (SP4)



Allineamento Orizzontale / Verticale

Nota bene: Non tutti gli adattatori VESA e i monitor sono progettati per l'orientamento verticale. Questa limitazione è spesso dovuta alla particolare geometria dell'adattatore o del monitor. Non ignorare questa informazione, poiché il limite di carico dell'adattatore viene superato rapidamente se non viene montato correttamente.

Stiamo lavorando costantemente allo sviluppo di monitor e adattatori adatti anche all'allineamento verticale.

Per impostazione predefinita, tuttavia, i monitor sono progettati per l'orientamento orizzontale.

Montaggio Orizzontale: SÌ

hw-se24 Adattatore VESA

Montaggio Verticale:  SÌ

hw-se24 Adattatore VESA


Istruzioni per il Montaggio

Passo 1

Posizionare il monitor HUAWEI su una superficie sicura e morbida per evitare di danneggiarlo durante il montaggio.

Nella fase successiva, iniziamo a rimuovere il supporto.

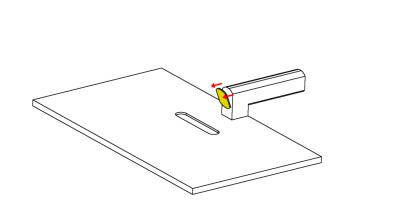

A tale scopo, allentare il coperchio di plastica con l'unghia, come illustrato. (Figura 1)

hw-se24 Adattatore VESA Figura 1

Passo 2

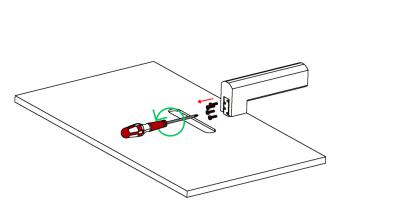

Allentare ora le 4 viti come mostrato. (Figura 2)

hw-se24 Adattatore VESA Figura 2

Passo 3

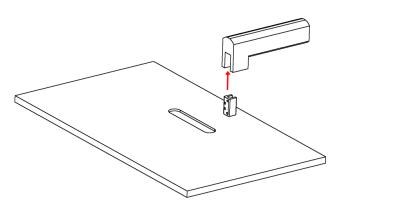

Ora rimuovete il supporto dal monitor come illustrato. (Figura 3)

hw-se24 Adattatore VESA Figura 3

Passo 4

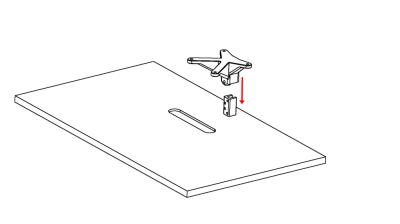

Collegare ora l'adattatore VESA al monitor come illustrato. (Figura 4)

hw-se24 Adattatore VESA Figura 4

Passo 5

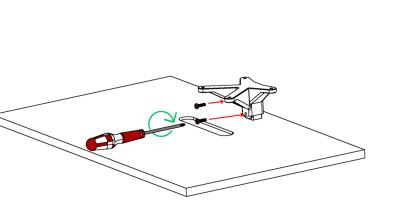

Ora utilizzare 2x M4x10 dalla borsa SP4 e fissare l'adattatore VESA al monitor. (Figura 5)

hw-se24 Adattatore VESA Figura 5

Passo 6

⚠ Importante: Se le istruzioni di questa fase non sono adatte al vostro dispositivo, seguite le linee guida di montaggio fornite dal produttore del braccio del monitor o del braccio girevole per montare il monitor alla parete o al braccio girevole.



Si consiglia di far eseguire questa operazione da una seconda persona.

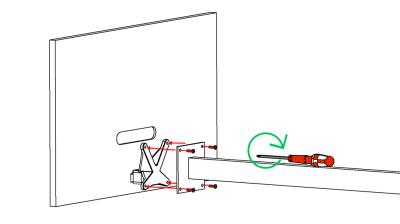

A questo punto, sollevare il monitor e tenerlo appoggiato al supporto del monitor. Fissare l'adattatore VESA utilizzando le 4 viti M4x14 in dotazione (busta delle viti: SP2).

È preferibile fissare prima 2 viti in diagonale, in modo che il monitor non possa più cadere e sia possibile fissare facilmente le altre viti.

ATTENZIONE: Assicurarsi di utilizzare le viti giuste!

(Figura 3)

hw-se24 Adattatore VESA Figura 3

Passo 7

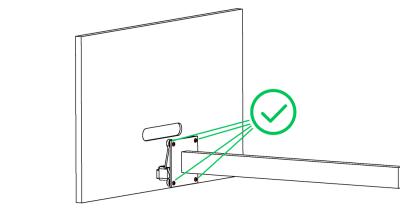

Verificare che tutte e 4 le viti siano saldamente serrate. (Figura 7)

hw-se24 Adattatore VESA Figura 7
