hp-pro Adattatore VESA

L'adattatore VESA è compatibile con i seguenti monitor di hp (hp.com):

24f-0006ng

623L4ET

623L5ET

623L6ET

623L7ET

624A1ET

6B1Y3EA

6B244EA

6B245EA

6B2A5EA

6B2S5EA

6B2S6EA

6D360EA

6D489EA

883V4EA

883V5EA

883V6EA

883V7EA

883W0EA

936M0EA

936M1EA

937U3EA

9H6Z0ET

ProOne 440 G9 All-in-One-PC

Con l'adattatore VESA, è possibile fissare facilmente il monitor HP a un braccio con fori VESA (75 x 75 mm). A tale scopo, utilizzare le viti e i dadi in dotazione.

Il montaggio diretto a parete NON è possibile, poiché l'adattatore VESA contiene già filettature metriche attraverso le quali non è possibile inserire viti per il fissaggio alla parete.



Specifiche Tecniche

  • Peso massimo del monitor: 7 kg / 15,4 lbs
  • Compatibilità standard VESA: 75x75 mm
  • Materiale: plastica
  • Angolo di rotazione: compatibile (90°)
  • Temperatura massima di funzionamento: 35°C / 95°F
  • Temperatura ambiente massima: 35°C / 95°F

AVVERTENZA

Il superamento della capacità di carico massima, della temperatura di esercizio o della temperatura ambiente può causare gravi lesioni o danni.



Importanti Misure di Sicurezza

Si prega di leggere attentamente queste istruzioni

Si prega di leggere attentamente queste istruzioni e di conservarle per il futuro. Se il prodotto viene trasferito a terzi, queste istruzioni devono sempre essere incluse. Ignorare queste avvertenze può causare lesioni o danni a persone e prodotti, per i quali non possiamo assumerci alcuna responsabilità.



IMPORTANTE - DA CONSERVARE PER FUTURI RIFERIMENTI.

L'uso di questo prodotto deve sempre avvenire in conformità con le avvertenze di sicurezza fornite.
Non installare il tuo adattatore VESA in combinazione con il monitor in luoghi dove ci sono persone sottostanti.
Non superare il peso massimo dei modelli di monitor compatibili, altrimenti potrebbero verificarsi gravi lesioni o danni materiali.
Fai attenzione alla temperatura ambiente massima di 35°C durante l'uso del prodotto.
Non montare l'adattatore VESA vicino a una fonte di calore o sotto la luce solare diretta, poiché ciò potrebbe surriscaldare l'adattatore.
Controlla se il tuo punto di fissaggio (ad es. braccio del monitor) è in grado di sostenere il peso del monitor con l'adattatore VESA.
Il prodotto è progettato esclusivamente per un fissaggio con un modello di fori di 75x75 / 100x100mm / 200x200mm.
Dopo l'installazione dell'adattatore VESA, la posizione del monitor deve essere regolata nuovamente per garantire la corretta ergonomia.

⚠ AVVERTENZA
Assicurati che il dispositivo sia spento e scollegato dalla rete elettrica prima dell'installazione per evitare possibili lesioni o danni.

1. Prima Del Primo Utilizzo

Controllare attentamente che il prodotto non presenti danni da trasporto e che non siano presenti accessori, come ad esempio le viti, che dovrebbero essere inclusi nella fornitura.

⚠ ATTENZIONE
Assicurarsi che i materiali di imballaggio e le piccole viti e parti contenute siano inaccessibili ai bambini per ridurre al minimo il rischio di soffocamento e altri rischi.

2. Manutenzione e Pulizia

2.1 Manutenzione

- Si raccomanda di controllare ogni tre mesi che tutte le viti siano ancora ben strette. Inoltre, controllare regolarmente le condizioni di tutti i componenti del prodotto.
- Conservare il prodotto in un luogo fresco e sicuro, preferibilmente a una temperatura massima di conservazione di 40°C. Per maggiore sicurezza, tenere il prodotto lontano dalla portata dei bambini e preferibilmente nella confezione originale.
- Evitare vibrazioni o urti per non compromettere la durata e la funzionalità del prodotto.

2.2 Pulizia

- Per la pulizia del prodotto non si devono utilizzare detergenti corrosivi o caldi. Allo stesso modo, spazzole metalliche, metallo o altri materiali taglienti non sono adatti alla pulizia e non devono essere utilizzati.
- Per una pulizia delicata ed efficace, si raccomanda l'uso di un panno morbido e umido.

3. Smaltimento

Per lo smaltimento di questo prodotto, si consiglia di contattare le autorità locali competenti o i servizi di smaltimento. Questi possono fornirvi informazioni dettagliate sulle opzioni di smaltimento e sui centri di riciclaggio disponibili nella vostra zona.

4. Informazioni sul Produttore

3idee S.à r.l.
19 Rue de Bitbourg
L-1273 Luxembourg
Luxembourg

mail: info@3idee.eu

5. Aiuto e Feedback

Se avete bisogno di aiuto per il vostro articolo, siamo qui per voi. Apprezziamo inoltre qualsiasi feedback.

https://help.3idee.eu/it/contatt



Accessori in Dotazione

Vite M4x14 con intaglio a croce (SP8 o SP2)

4x Vite M4x14 con intaglio a croce (SP8 o SP2)

Vite M4x20 con intaglio a croce (SP8)

2x Vite M4x20 con intaglio a croce (SP8)



Allineamento Orizzontale / Verticale

⚠ AVVISO: Non tutti gli adattatori e i monitor VESA sono progettati per un orientamento verticale (in verticale). Questa limitazione è spesso dovuta alla geometria speciale dell'adattatore o del monitor. Non ignorare questa informazione, poiché il limite di carico dell'adattatore può essere rapidamente superato in caso di montaggio improprio.

Lavoriamo continuamente per sviluppare monitor e adattatori che siano adatti anche per un orientamento verticale.

Tuttavia, di default, i monitor sono progettati per un orientamento orizzontale.

Montaggio Orizzontale: SÌ

hp-pro Adattatore VESA

Montaggio Verticale:  SÌ

hp-pro Adattatore VESA


Istruzioni di Montaggio come Video



Istruzioni di Montaggio

Passo 1

Rimuovere la base del PC All-in-One HP staccando prima la base e poi svitando il supporto di plastica nero.

Abbiamo pubblicato anche un video di aiuto per il montaggio.

hp-pro Adattatore VESA

Passo 2

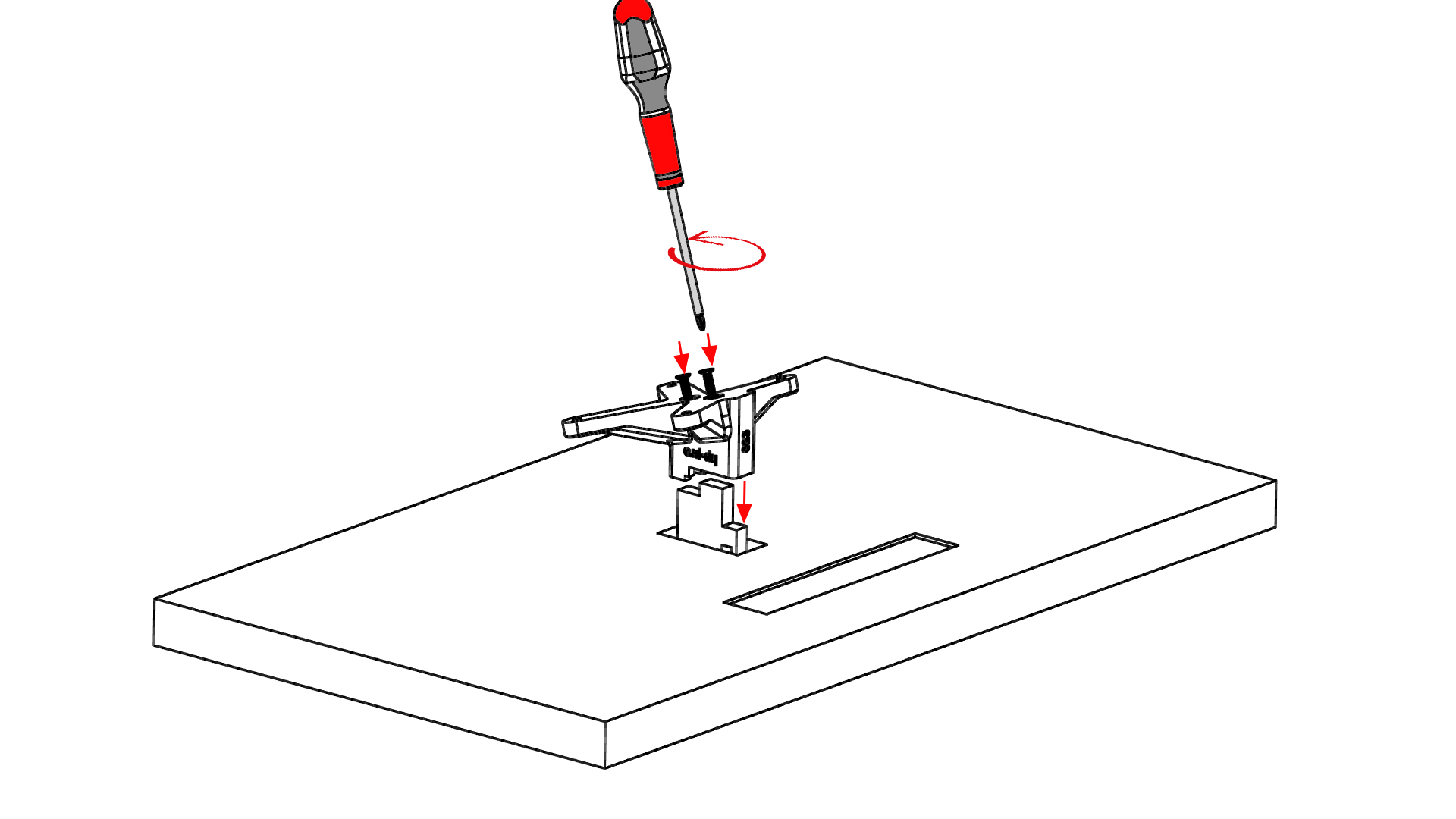

A questo punto, fissare l'adattatore VESA 3idee al supporto metallico e avvitarlo in posizione utilizzando le viti a testa svasata M4x20 (SP8) in dotazione. (Figura 1)

hp-pro Adattatore VESA Figura 1

Passo 3

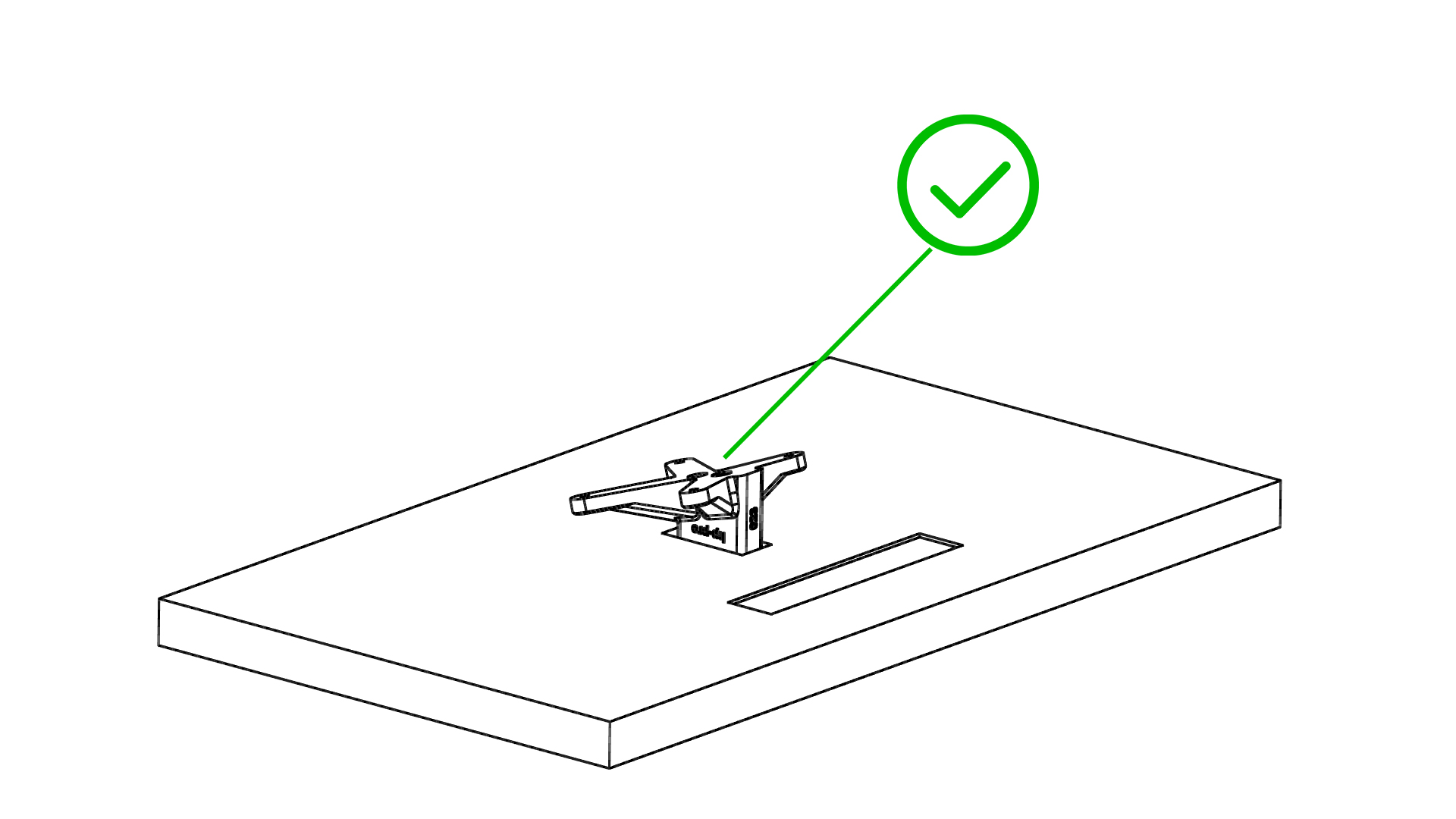

L'adattatore VESA montato dovrebbe avere il seguente aspetto. Accertarsi di aver serrato entrambe le viti. (Figura 2)

hp-pro Adattatore VESA Figura 2

Passo 4

⚠ Importante: Se le istruzioni di questa fase non sono adatte al vostro dispositivo, seguite le linee guida di montaggio fornite dal produttore del braccio del monitor o del braccio girevole per montare il monitor alla parete o al braccio girevole.



Si consiglia di far eseguire questa operazione da una seconda persona.

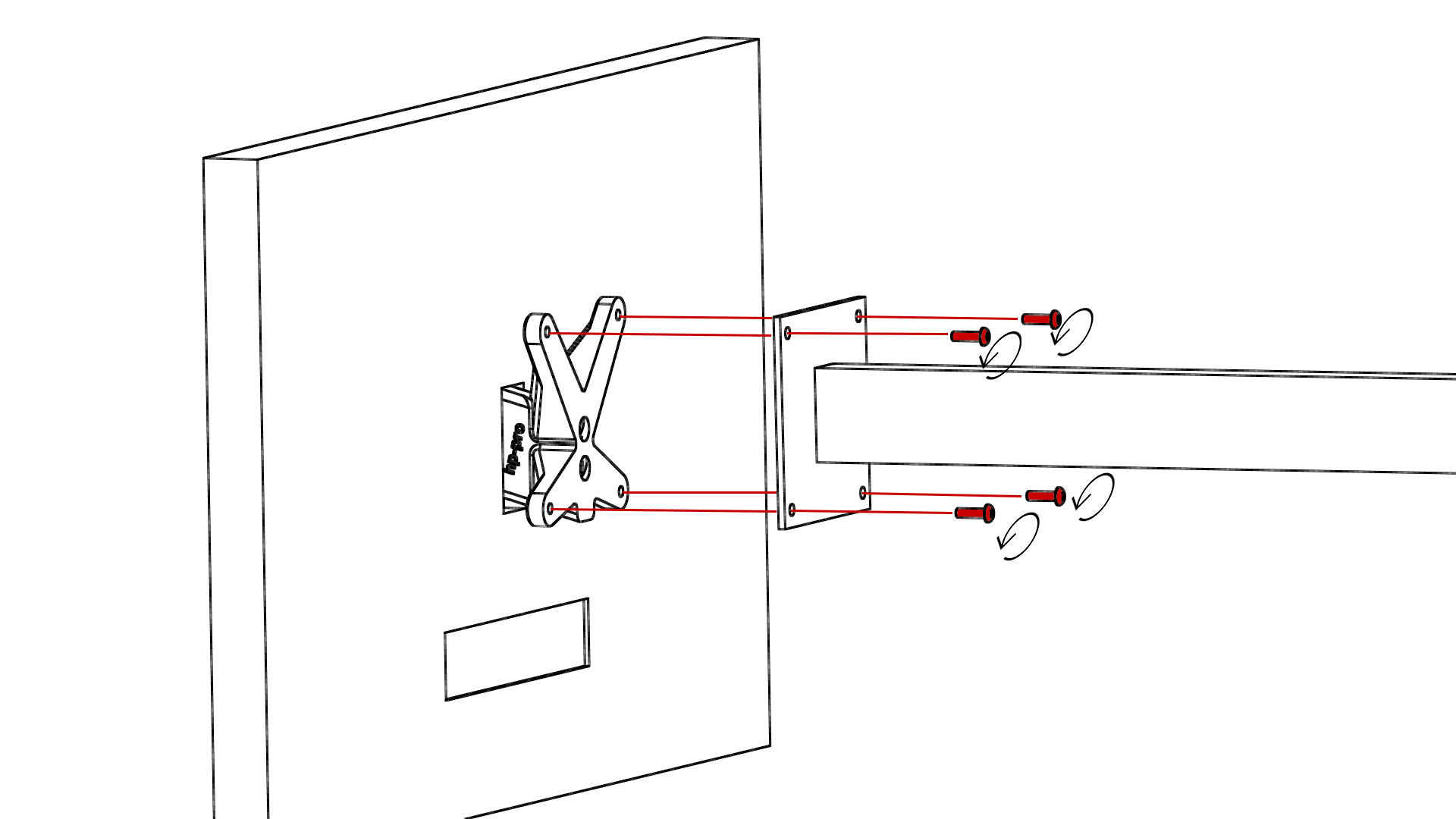

A questo punto, sollevare il monitor e tenerlo appoggiato al supporto del monitor. Fissare l'adattatore VESA utilizzando le 4 viti M4x14 in dotazione (sacchetto di viti: SP8 o SP2).

È preferibile fissare prima 2 viti in diagonale, in modo che il monitor non possa più cadere e sia possibile fissare facilmente le altre viti.

ATTENZIONE: Assicurarsi di utilizzare le viti giuste!

(Figura 3)

hp-pro Adattatore VESA Figura 3

Passo 5

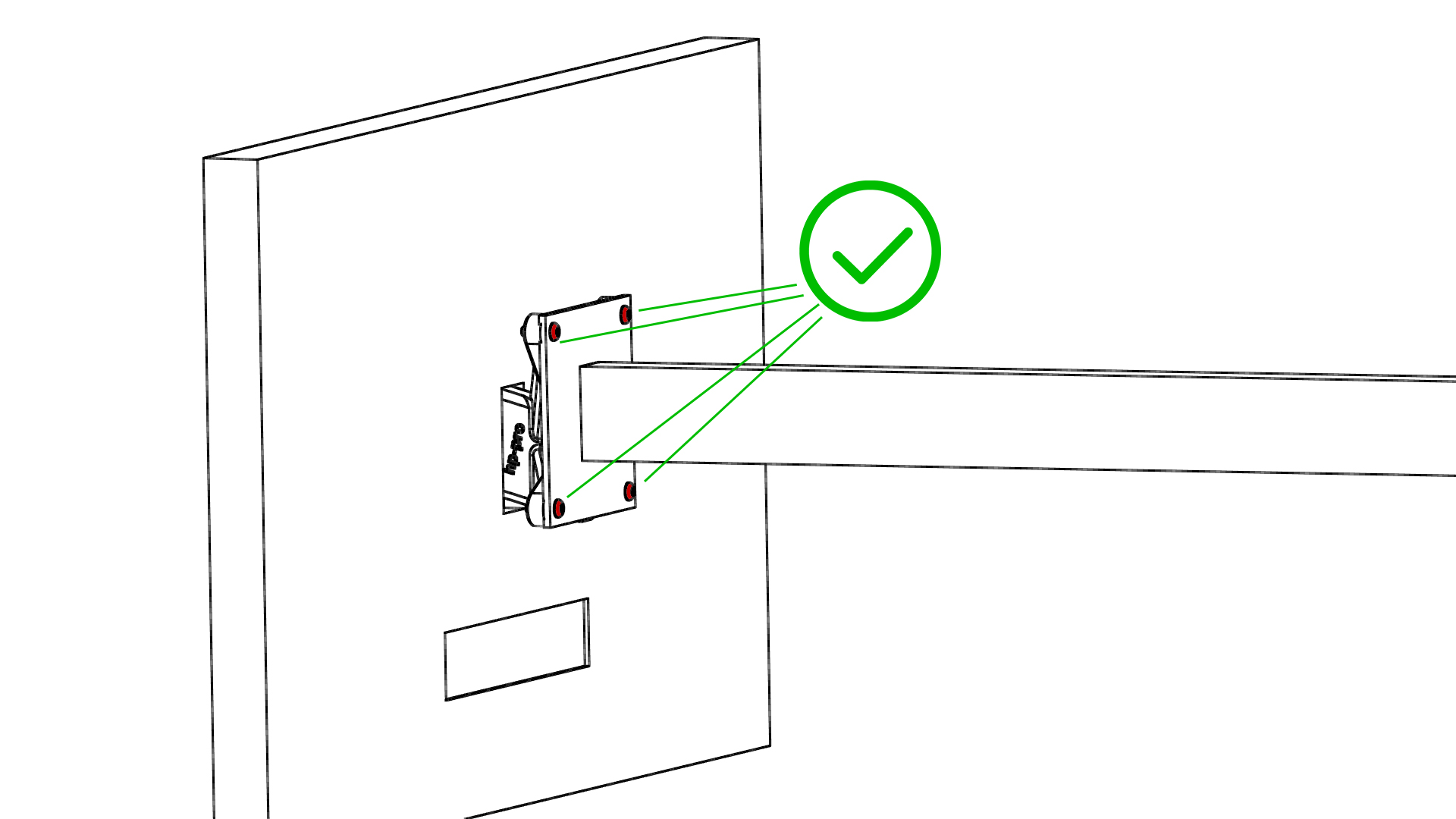

Assicurarsi che tutte e 4 le viti siano serrate saldamente. (Figura 4)

hp-pro Adattatore VESA Figura 4
