VS100-YG9 VESA-adapter

Deze VESA-adapter is compatibel met de volgende monitoren van het merk SAMSUNG :

C27G73TQSR

C32G73

C49G94TSSR

C49G95T

C49HG90DMU

C49J890DKR

C49J890DKU

C49J890DKUXEN

C49RG90

C49RG90SSI

C49RG90SSN

C49TG90

C49UG90

C49UG90DMR

CHG90

CRG9

G6

G65B

G7

G70A

G70B

G70NC

G73TF

G75

G75T

G7A

G85NB

G9

G95A

G95NA

G95NC

G95T

LC27G74TQSR

LC27G75TQ,

LC27G75TQSEXXP

LC27G75TQSEXXP

LC27G75TQSNXZA

LC27G75TQSNXZA

LC27G75TQSRXEN

LC27G75TQSRXEN

LC32G75T

LC32G75TQ

LC49G95T

LC49G97T

LC49G97TSSNXDC

LC49J890DKEXXY

LC49J890DKUXEN

LC49RG90SSIXCI

LC49RG90SSNXZA

LC49RG90SSRXUF

LC49RG90SSUXEN

LC49UG90DMEXXM

LS32BG85

LS32BG850

LS32BG850NUXEN

LS32BG850NUXXU

LS32BG852NNXGO

LS49C954U

LS49C954UAKXKR

LS49CY955ENXZA

LS49CY955EUXEN

LS49KG954ECXZW

LS57CG952NNXZA

Odyssey G8

Odyssey Neo G8

S32BG85

S32BG850

S49A950U

S49A950UIN

S49A950UIU

S49AG952NN

S49AG95NC

S49C954U

S57C952NN

S95UC

neo G7

neo G9

⚠ WAARSCHUWING

Om het risico op verwondingen te minimaliseren, is het belangrijk om alle instructies zorgvuldig te lezen voordat je met de installatie begint. Wij aanvaarden geen aansprakelijkheid voor letsel of materiële schade die voortvloeit uit onjuist gebruik van dit product.
Zorg er bovendien voor dat je de technische specificaties van het product goed in acht neemt.

1. Lees alle instructies grondig door.

2. Een onjuiste installatie kan leiden tot schade of ernstige verwondingen. Zorg ervoor dat het product en de monitor veilig zijn gemonteerd voordat je het gebruikt.

3. Zorg ervoor dat de beugel waaraan het product wordt bevestigd, het totale gewicht van monitor, computer en adapter probleemloos kan dragen.



FAQ - Veelgestelde vragen



Technische Specificaties

  • Maximale draagcapaciteit: 30 kg / 66 lbs
  • VESA-standaardcompatibiliteit: 100x100 mm
  • Materiaal: Staal
  • Draaihoek (Pivot): 90°
  • Maximale bedrijfstemperatuur: 50°C / 122°F
  • Maximale omgevingstemperatuur: 50°C / 122°F


Belangrijke veiligheidsinstructies

Lees deze handleiding zorgvuldig door

Lees deze handleiding zorgvuldig door en bewaar deze voor de toekomst. Als je het product aan derden doorgeeft, moet deze handleiding ook altijd worden meegegeven. Het negeren van deze aanwijzingen kan leiden tot verwondingen of schade aan mensen en producten, waarvoor wij geen aansprakelijkheid kunnen aanvaarden.



BELANGRIJK - VOOR LATERE RAADPLEGING BEWAREN.

Het gebruik van dit product moet altijd volgens de gegeven veiligheidsinstructies gebeuren.
Installeer je VESA-adapter in combinatie met de monitor niet op plaatsen waar mensen zich onder bevinden.
Overschrijd het maximale gewicht van de compatibele monitor-modellen niet, omdat dit kan leiden tot ernstige verwondingen of schade.
Let op de maximale omgevingstemperatuur van 35°C bij het gebruik van het product.
Monteer de VESA-adapter niet in de buurt van een warmtebron of onder direct zonlicht, omdat dit de adapter kan opwarmen.
Controleer of je bevestigingspunt (bijv. monitorarm) het gewicht van de monitor met VESA-adapter kan dragen.
Het product is uitsluitend ontworpen voor bevestiging met een gatenpatroon van 75x75 / 100x100mm / 200x200mm.
Na de installatie van de VESA-adapter moet de positie van de monitor opnieuw worden ingesteld om de juiste ergonomie te waarborgen.

⚠ WAARSCHUWING
Zorg ervoor dat het apparaat voor de installatie is uitgeschakeld en van het elektriciteitsnet is losgekoppeld om mogelijke verwondingen of schade te voorkomen.

1. Voor Eerste Gebruik

Controleer het product zorgvuldig op mogelijke transportschade en op de afwezigheid van accessoires, zoals schroeven, die bij de levering inbegrepen zouden moeten zijn.

 ⚠ LET OP
Zorg ervoor dat verpakkingsmateriaal en kleine schroeven en onderdelen daarin ontoegankelijk zijn voor kinderen om verstikkings- en andere risico's te minimaliseren.

2. Onderhoud en Reiniging

2.1 Onderhoud

- Het wordt aanbevolen om elke drie maanden te controleren of alle schroeven nog goed vastzitten. Controleer ook regelmatig de toestand van alle onderdelen van het product.
- Bewaar het product op een koele en veilige plaats, bij voorkeur bij een maximale opslagtemperatuur van 40°C. Houd het product voor extra veiligheid uit de buurt van kinderen en bij voorkeur in de originele verpakking.
- Vermijd trillingen of schokken om de levensduur en functionaliteit van het product niet te beïnvloeden.

2.2 Reiniging

- Gebruik geen bijtende of hete reinigingsmiddelen om het product schoon te maken. Ook staalborstels, metaal of andere scherpe materialen zijn ongeschikt voor reiniging en mogen niet worden gebruikt.
- Voor een zachte en effectieve reiniging wordt het gebruik van een zachte, vochtige doek aanbevolen.

3. Afvalverwijdering

Voor de verwijdering van dit product raden wij u aan contact op te nemen met de relevante lokale autoriteiten of afvalverwerkingsdiensten. Zij kunnen u voorzien van gedetailleerde informatie over beschikbare verwijderingsopties en recyclingcentra in uw omgeving.

4. Informatie over de Fabrikant

3idee S.à r.l.
19 Rue de Bitbourg
L-1273 Luxembourg
Luxembourg

mail: info@3idee.eu

5. Hulp en Feedback

Als je hulp nodig hebt met je artikel, staan we voor je klaar. We stellen ook alle feedback op prijs.

https://help.3idee.eu/nl/contact



Leveringsomvang Accessoires

M4x8 Schroef met kruisopening (M-A)

4x M4x8 Schroef met kruisopening (M-A)

M4x12 Schroef met kruisopening (M-B)

4x M4x12 Schroef met kruisopening (M-B)

U-ring voor M4 (M-C)

4x U-ring voor M4 (M-C)

⚠ OPGELET: Controleer alstublieft voor de montage of alle onderdelen van de accessoires compleet zijn. Mocht er iets ontbreken, neem dan onmiddellijk contact op met onze klantenservice via e-mail of telefoon. Wij helpen je graag verder.



Horizontale / Verticale Uitlijning

⚠ OPGELET: Niet alle VESA-adapters en monitoren zijn ontworpen voor een verticale (staand) oriëntatie. Deze beperking is vaak het gevolg van de speciale geometrie van de adapter of monitor. Negeer deze informatie niet, want de belastinggrens van de adapter kan bij onjuiste montage snel worden overschreden.

We werken continu aan het ontwikkelen van monitoren en adapters die ook geschikt zijn voor een verticale oriëntatie.

Standaard zijn monitoren echter ontworpen voor een horizontale oriëntatie.

Horizontale Montage: JA

VS100-YG9 VESA-adapter

Verticale Montage:  JA

VS100-YG9 VESA-adapter


Montagehandleiding

Stap 1

Plaats je Samsung-monitor voorzichtig met het scherm naar beneden op een zachte, schone en veilige ondergrond (bijv. een deken of schuimrubberen mat) om krassen of schade te voorkomen. Verwijder vervolgens de voet door de schroeven van de bevestiging los te draaien en de voet voorzichtig te verwijderen.


Stap 4

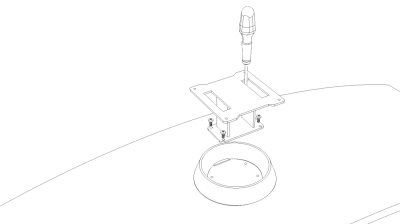

Positioneer de VESA-adapter nauwkeurig aan de achterkant van je Samsung G9-monitor.
Bevestig hem vervolgens met de meegeleverde 4x M4x12 (M-B) schroeven. (Figuur 1)

Zorg ervoor dat alle schroeven gelijkmatig en stevig zijn aangedraaid, zonder de adapter of de behuizing van de monitor te beschadigen.

VS100-YG9 VESA-adapter Figuur 1

Stap 5

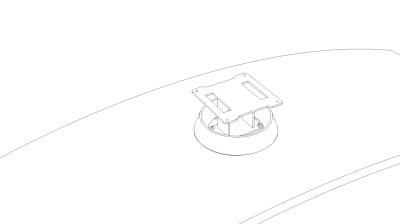

Controle zorgvuldig of alle 4 schroeven stevig en correct zijn bevestigd. De VESA-adapter moet stabiel en zonder speling op de monitor zitten. (Figuur 2)

Indien nodig aandraaien – maar met gevoel, om te voorkomen dat het draad wordt beschadigd of overgedraaid.

VS100-YG9 VESA-adapter Figuur 2

Stap 4

⚠ LET OP: We raden aan deze stap om veiligheidsredenen met een tweede persoon uit te voeren.

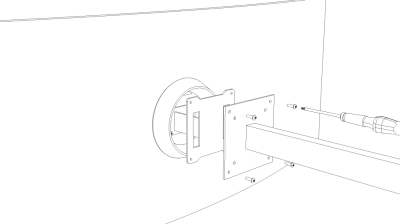

Positioneer nu de VESA-plaat van je monitorarm op de gemonteerde VESA-adapter of houd de monitor voorzichtig aan de monitorarm. Schroef beide vervolgens vast met behulp van de meegeleverde 4x M4x8 (M-A) schroeven en 4x U-ringen (M-C).
Zorg ervoor dat alles recht is uitgelijnd en draai de schroeven gelijkmatig en stevig aan. (Figuur 3)

VS100-YG9 VESA-adapter Figuur 3

Stap 5

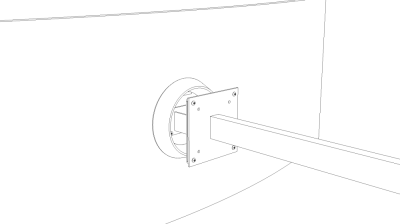

Controleer zorgvuldig of op deze plek alle schroeven stevig en veilig zijn aangedraaid. De verbinding tussen de monitor, VESA-adapter en monitorarm moet stabiel en zonder speling zijn. Draai indien nodig de schroeven gelijkmatig aan. (Figuur 4)

VS100-YG9 VESA-adapter Figuur 4
