Der VESA-Adapter ist mit folgenden Produkten von Asus (asus.com) kompatibel: VZ239HE, VZ279HE, VZ27AQ, V229 und VZ279H.
Mit dem VESA-Adapter kannst du deinen Monitor der Marke ASUS bequem an einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür die mitgelieferten Schrauben und Muttern.
Wenn du deinen VESA-Adapter direkt an der Wand befestigen möchten, nutze hierfür geeignete Schrauben und Dübel. (nicht im Lieferumfang enthalten)
Hier kannst du die Anleitung als PDF herunterladen
Entferne zuerst den Fuss deines Asus Monitors. Löse dazu die Schraube unter dem Monitorfuss. (Abbildung 1)
Achte bitte auf einen weichen Untergrund, wenn du den Monitor für die Demontage / Montage lagerst.
K_ass-mxaq_pic0.jpg)
Abbildung 1

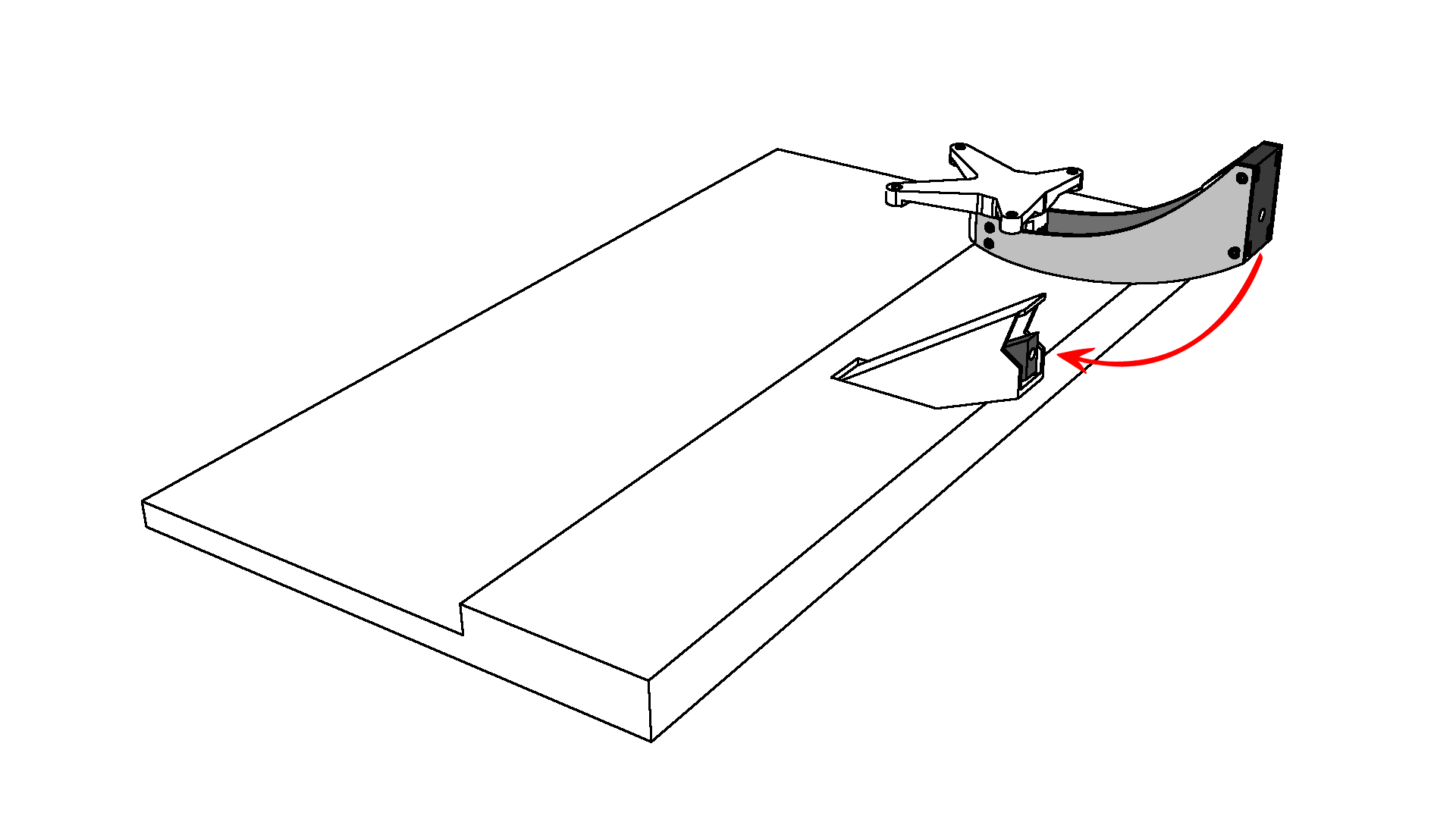

Stecke nun den 3idee VESA Adapter wie abgebildet von unten auf deinen Monitorfuss auf. (Abbildung 2)
/(help-3idee)K_ass-vz_bild1.png)
Abbildung 2

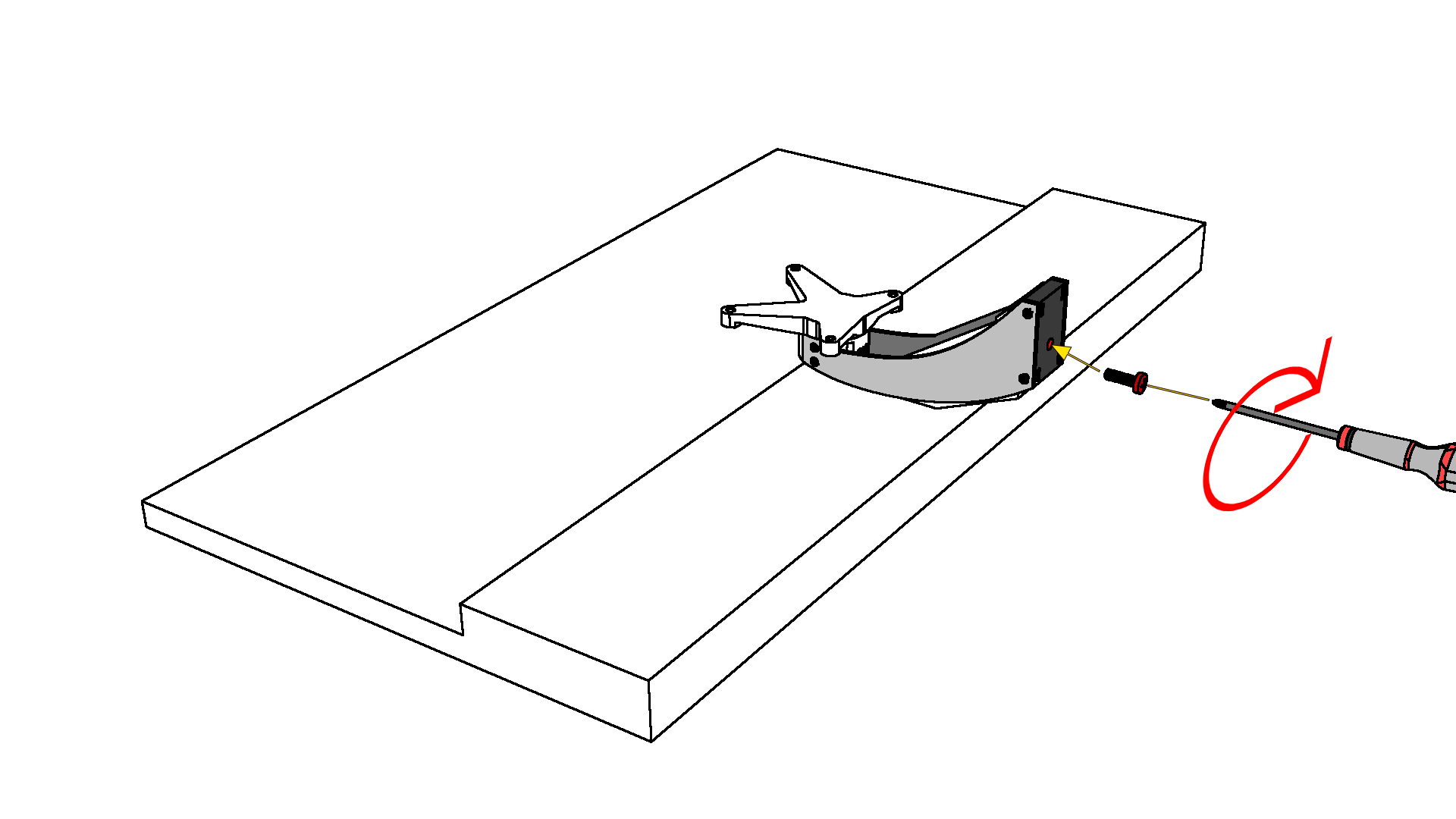

Schrauben nun den VESA Adapter mit der mitgelieferten Schraube fest. (Abbildung 3)
Nutze hierfür einen Kreuzschraubendreher.
/(help-3idee)K_ass-vz_bild2.png)
Abbildung 3
So sollte der befestigte VESA Adapter an deinem Asus Monitor aussehen. (Abbildung 4)
/(help-3idee)K_ass-vz_bild3.png)
Abbildung 4
Für diesen Schritt empfehlen wir dir die Hilfe einer 2. Person.

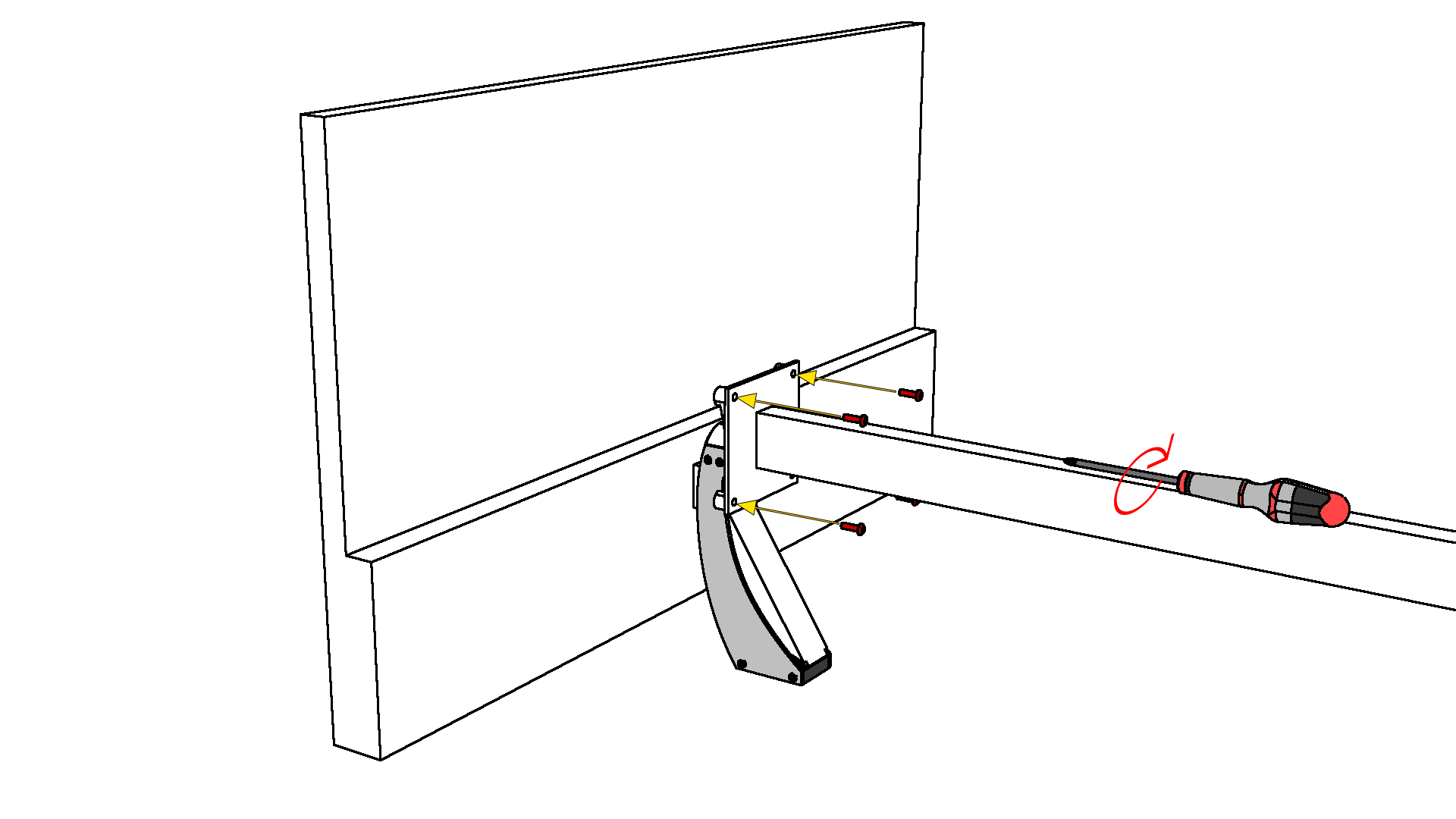

Nun kann der Monitor + VESA Adapter mit deinem VESA Arm verschraubt werden. (Abbildung 5))
Verwende dazu bitte die im Lieferumfang enthaltenen 4 Schrauben.
/(help-3idee)K_ass-vz_bild4.png)
Abbildung 5

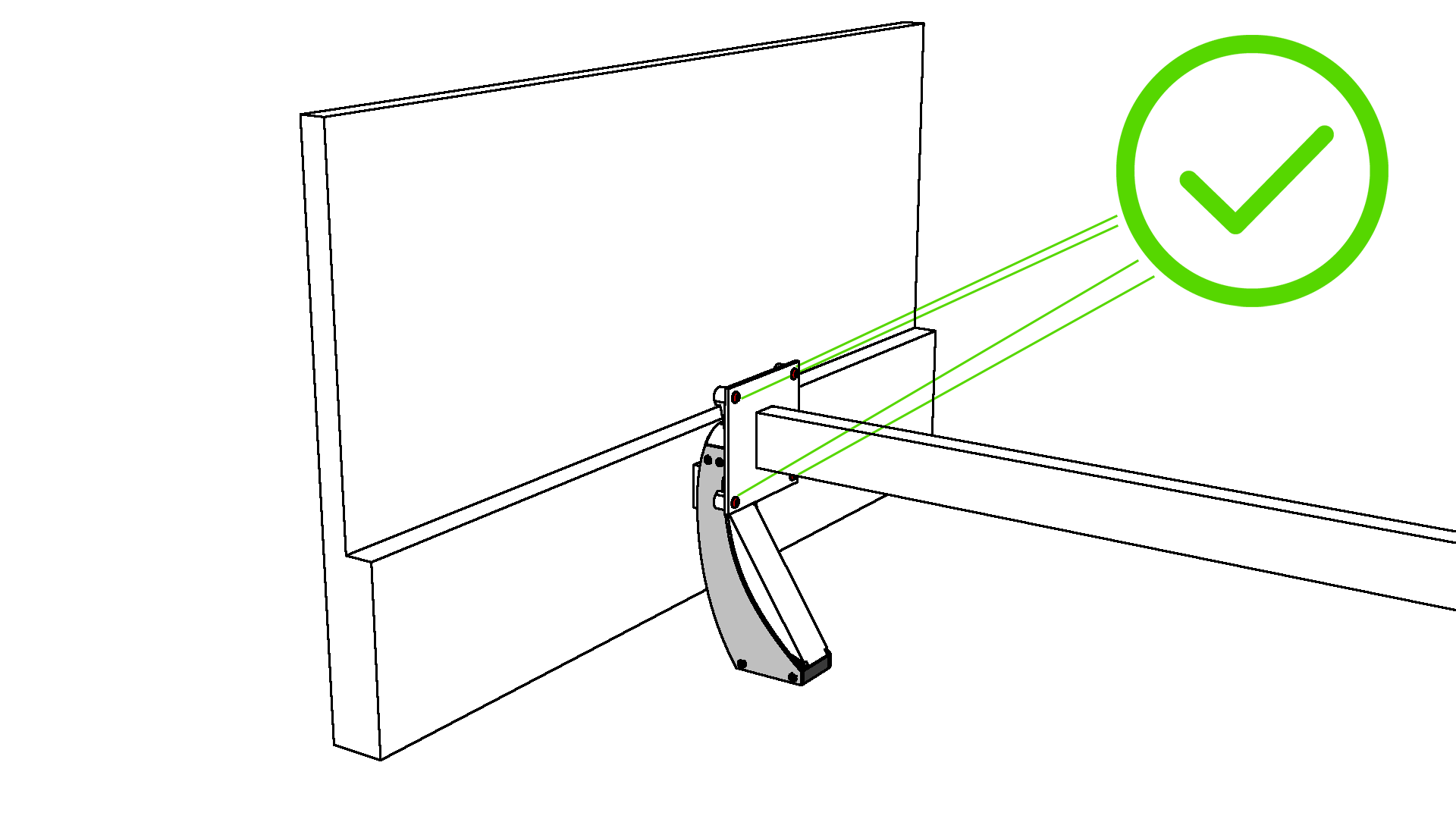

Achte bitte darauf, dass alle 4 Schrauben fest angezogen sind. (Abbildung 6)
/(help-3idee)K_ass-vz_bild5.png)
Abbildung 6
- Achte darauf, dass alle Schrauben fest angezogen sind und der Monitor bei der Montage hörbar einrastet (falls vorhanden).
- Das Material des Adapters ist nicht hitzebeständig. Vermeide direkte Wärme im Umfeld des Adapters wie z.B. PC-Abluft oder direkte Sonneneinstrahlung im Sommer.
- PLA ist UV-Beständig jedoch nicht für hohe Temperaturen geeignet.
- Vermeide ruckartige Bewegungen (ziehen, reißen) am PC-Monitor. Dies kann die Leistungsfähigkeit des VESA-Adapters beeinträchtigen.
- Setze dem PC-Monitor nicht übermäßigen Belastungen wie z.B. Auflehnen oder Drücken aus. Dies kann die Leistungsfähigkeit des VESA-Adapters beeinträchtigen.
Der Adapter besteht aus hochwertigem Polylactide (PLA) Kunststoff. PLA ist ein sowohl farbechtes als auch UV-beständiges Material und weist eine geringe Flammbarkeit auf. Polylactide hat eine niedrige Temparaturbeständigkeit von ca. 45°C-55°C und ist daher nicht für den Gebrauch im Umfeld von direkten Wärme- und Hitzequellen geeignet.
Wir wünschen dir viel Spaß mit deinem Produkt.
Dein 3idee Team
